側裝磁翻板液位計

側裝磁翻板液位計

一、產品概述產品概述 TT-UHZ系列側裝磁翻板液位計產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位,全過程測量無盲區、顯示醒目,讀數直觀用戶在磁翻板液位計選型訂貨···
訂購熱線:199-6183-9222
立即咨詢

一、產品概述產品概述 TT-UHZ系列側裝磁翻板液位計產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位,全過程測量無盲區、顯示醒目,讀數直觀



用戶在磁翻板液位計選型訂貨前需了解并提供的技術參數:

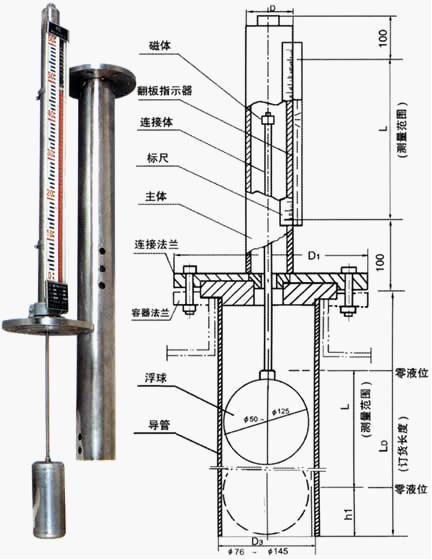

1、安裝方式: 側裝式(如圖1所示)    頂裝式(如圖2所示)

2、測量介質:比如水、油、其他化工溶劑及液體原料

3、材質要求:比如304不銹鋼、316L不銹鋼、不銹鋼襯四氟,PP、PVC (如果用戶不清楚,在提供相關參數后,可由我我司技術人員幫助選擇地)

4、測量介質溫度:溫度的不同決定了浮子和顯示面板的材料類型的不同選擇。冬天溫度過低時,就需要加裝電位熱或蒸汽夾套進行保溫,液位計可以測量的介質溫度-20℃~500℃。

5、工作壓力:壓力的大小決定了主導管的厚度及焊接等加工工藝的不同。液位計可測量的介質*高的壓力可以達到10MPa。

6、連接方式:頂裝式磁翻板液位計系列產品一般情況下是采用DN80或DN100的連接法蘭,側裝式磁翻板液位計采用的連接方式有三種:法蘭連接(比如DN25)、卡箍連接、螺紋連接。

7、測量范圍:1.側裝式因為是通過上下兩個導管與需測量容器相連,因此其測量范圍就是兩個導管中心之間的距離,簡稱中心距。

                          2.頂裝式因為是從頂部插入容器內部的,因此其測量范圍為容器頂部到底部之間需要測量的這段距離。







8、遠傳輸出及報警信號:磁翻板液位計可實現遠傳4-20mA,485通訊,Modbus協議及開關量信號、報警功能。

二、側裝式磁翻板液位計工作原理



   以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。磁翻板液位計的主體內磁浮子隨液位的升降而上下運動,同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示白色。紅色和白色色帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺。從而使液位的指示顯得更加清晰



磁翻板液位計分類及適用場合



三、側裝磁翻板液位計主要技術指標:

1、量程范圍(mm):測量范圍:300~18000mm



2、介質密度(g/cm3):0.5~2

3、介質粘度: ≤0.02Pa.S

4、工作溫度℃:-40~350

5、工作壓力:≤2.5MPa(普通型)

                 ≤10.0MPa(高壓型)

                 ≤32.0MPa(超高壓型)

                 ≤2.5MPa(防腐型)



6、測量精度(mm):≤±10

7、安裝方式:側裝磁翻板液位計、頂裝式、底裝式

8、防護等級:IP65

9、防爆等級:ibⅡCT4(本安型)、dⅡBT4(隔爆型)

10、傳輸方式:4~20mA 或 開關量

11、接口法蘭:根據國家化工部、機械部及美制標準,可以結合用戶的需要特殊定制。



注:當側裝式磁翻板液位計安能裝受環境影響,空間位置L1<300訂貨時應明顯提出。
