一、儀表概述：

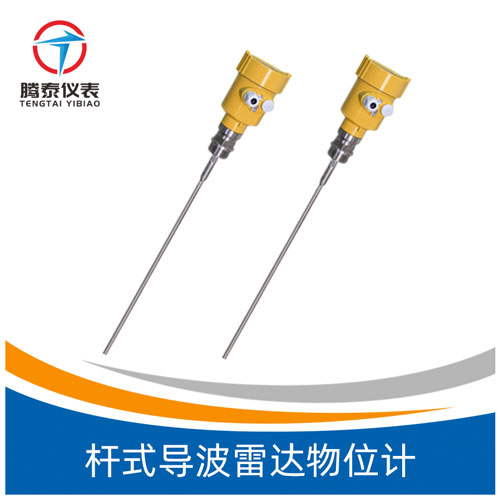

桿式導波雷達物位計主要技術指標達到或優于國內外同類產品,且安裝調試簡便，可以單臺使用，也可組網使用具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。該產品適用于高溫、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境。可對不同料位進行連續測量。
二、測量原理：
桿式導波雷達物位計是基于時間行程原理的測量?jī)x表，發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳導，當脈沖遇到物料表面時反射回來被儀表 內的接收器接收，并將距離信號轉化為物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使工況情況比較復雜，存在虛假回波，用微處理技術和調試軟件也可以準確的分析出物位的回波。
1、輸入：
反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分，微處理器對此信號進行處理，識別 出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與 脈沖的時間行程T成正比：D=C×T/2 其中C為光速因空罐的距離E已知，則物位L為：L=E-D；
2、輸出：
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動 使儀表適應測量環境。對應于4…20mA輸出；
3、測量范圍：
F-測量范圍；E-空罐距離；B-頂部盲區；H-探頭到罐壁的zui小距離 頂部盲區是指物料zui高料面與測量參考點之間的zui小距離。 底部盲區是指纜繩zui底部附近無法精確測量的一段距離。 頂部盲區和底部盲區之間是有效測量距離；
4、注意：只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物 位的可靠測量。

三、數據處理：
通過輸入空罐高度L（=零點），滿灌高度H（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。是對應于 4-20mA輸出。

四、適用場合：
適用于高溫（350℃）、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境。可對不同料位進行連續測量。該儀器主要技術指標達到或優于國內外同類產品,且安裝調試簡便，可以單臺使用，也可組網使用，可**應用于冶金、建材、能源、石化、水利、糧食等行業。
五、性能特點：
1、通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，zui高測量溫度可達800℃，zui大壓力可達5MPa，并可應用于腐蝕、沖擊等惡劣場合。
2、防掛料：獨特的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定期清潔，避免誤測量。
3、免維護：測量過程無可動部件，不存在機械部件損壞問題，無須維護。
4、抗干擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。
5、準確可靠：測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使用壽命長。
六、技術指標：
1、工作頻率：100MHz-1.8GHz；
2、測量范圍：纜式：0-35m桿式、同軸式：0-6m；
3、重復性：±3mm ；
4、分辨率：1mm；
5、采樣：回波采樣54次/s；
6、 響應速度：>0.2S（根據具體使用情況而定）；
7、精度：<0.1%；
8、輸出電流信號：4-20mA ；
9、通訊接口：HART通訊協議；
10、過程連接：G1-1/2，G3/4法蘭:DN50，DN80，DN100，DN150；
11、過程壓力：-1～60bar ；
12、電源：24VDC（&plusmn;10%）紋波電壓:1Vpp；
13、耗電量：max22.5mA；
14、環境條件：溫度:-40℃～ 250℃；
15、外殼防護等級：IP68；
16、防爆等級：EXiaIICT6 ；
17、兩線制接線：儀表供電和信號輸出共用一根兩芯電纜；
18、電纜入口：M20&times;1.5（電纜直徑5～9mm）。
七、安裝指導說明：
下述安裝指導適用于桿式和纜式探頭，管式探頭測量與安裝方式無關。
安裝位置：
1、距離罐壁的距離建議為罐直徑的1/6－1/4（至少300mm，混凝土罐至少400mm）；
2、不要安裝在金屬罐中間；
3、不要裝在下料口處；
4、選擇探頭長度時，注意探頭底部距罐底約大于30mm；
5、注意介質溫度。
罐內障礙物：
1、安裝時注意探頭距離障礙至少200mm。
干擾的祛除：
1、干擾回波抑制：軟件可實現對干擾回波的抑制，從而達到理想測量效果；
2、旁通管及導波管（僅適用于液體）對于粘度不打于500cst，可采用旁通管，導波管或管式來避免干擾。
液體標準安裝：
對于粘度&le;500cst且不易產生粘附的介質，管式探頭是理想方案，其特點如下：
的可靠性；
1、可用于介電常數大于等于1.4的任何介質，測量與介質的導電性無關；
2、罐內障礙物及短管尺寸不影響測量；
3、比桿式探頭能承受的橫向壓力高；
4、對于高粘度的介質，建議使用桿式探頭。
臥罐及立罐上的安裝：
1、管式探頭及桿式探頭zui長可到6米對于測量距離超過6米的罐，可選用8mm纜式探頭；
2、安裝及固定方式同固體粉倉測量；
3、對距罐壁的距離無限制，只要避免探頭接觸罐壁；
4、如果罐內障礙物比較多或過于靠近探棒時，請選用管式探頭。
腐蝕性介質測量：
1、如果測量腐蝕性介質，可選用桿式探頭套一個塑料套管進行測量。
八、測量條件注意事項：
1、測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。
2、若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。
3、理論上測量達到天線*的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的*至少100mm。
4、對于過溢保護，可定義一段安全距離附加在盲區上。
5、zui小測量范圍與天線有關。
6、隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。

九、日常檢查維護：
1、日常檢查維護主要是查看電源電壓和輸出電流是否正常。通電后，大約需要30~60min儀表才能正常工作。如果投運后儀表沒有輸出，則應檢查電源是否真正接上，并檢查保險絲是否燒壞。
2、使用時是和設備連成一體的，整個系統雷達液位計是密封的，所以平時還應檢查各部件連接處的密封情況是否良好。
3、雷達頭內部的使用溫度為65℃。一般使用情況下不會超過這個溫度，但若被測介質的溫度很高，則雷達頭內部的溫度有可能超過65℃。這時，可以用少量的風，經此&phi;6X1紫銅管自雨水帽吹入雷達頭，以將內部的溫度降下來，不要用水或其他液體進行機械冷卻。
4、易揮發的有機物會在雷達液位計的喇叭口或天線上結晶，要按期檢查和清理。
注意事項：
1、測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。
2、若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C的位置。
3、理論上測量達到天線*的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的*至少100mm。
4、對于過溢保護，可定義一段安全距離附加在盲區上。
十安裝要求：
1、對于直徑較小的圓形罐，安裝點距離罐壁的zui小距離不能小于35cm，通常液位計與罐壁的距離設置為罐直徑的1/6-1/4為佳。
2、雷達液位計不能安裝于液體流入口的正上方。
3、雷達液位計不能安裝于圓形罐的正中間，避免干擾信號。
4、安裝時，法蘭上的標記應指向罐壁，且法蘭對水平面的誤差應小于正負0.5度。
5、安裝喇叭口天線時，天線下端必須要低于罐頂20mm以下，保證喇叭口天線與液面垂直，避免出現回波。喇叭狀的天線必須要延伸到連接管下面。
6、波導管的安裝位置應遠離出料口，其中軸線應與液面垂直。
十一、數據對照表：

十二、選型一覽表:
