一、電動液壓校驗臺概述
電動液壓校驗臺采用低功率、轉速平穩、真空率高的電動真空壓力泵加之二次螺旋增壓泵和壓力指示表、壓力儲存容器、微調、回檢閥、截止閥及壓力輸出接口管路組成一個高穩定性的液壓發生源電動液壓源充分采納了客戶在壓力計量工作中壓力發生，壓力調整，精確測量等方面的意愿，使壓力計量電動化成為現實。
二、電動液壓校驗臺特點
1、電動壓力校驗臺體積小，攜帶方便可作為現場測量的造壓裝置使用。
2、大、小、復位三種壓力修壓方式，可將檢測點壓力值穩定在檢測點要求范圍內。
3、配套軟件與可選配件齊全可隨時升級成為全自動電動壓力校驗臺。
4、操作面板清楚，直觀，可使操作人員無師自通。
5、量程范圍寬(可選配多種標準器和測試模塊)。
三、電動液壓校驗臺主要技術參數
1、測量范圍:液壓：0～60MPa
2、準確度:壓力：0.05%F·S 電流:0.02%F·S 分 辨 率:壓力:*小 1Pa
3、電流：1 μ A 壓力波動范圍:0.05%F·S/5S
4、功 耗：＜ 500VA
5、漂 移：＜ 0.01%F·S/ 年
6、使用條件：電源:AC220 ±10% 50Hz
7、溫度：15～35℃ 濕度：0～80%RH
8、無腐蝕性氣體，液體，無粉塵
四、電動液壓校驗臺工作原理

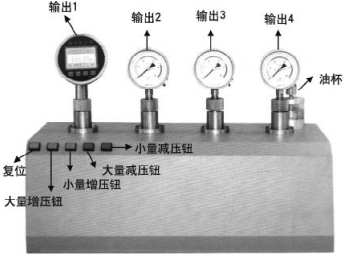

1、面板布置

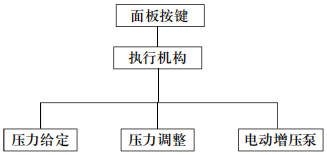

2、機械原理

3、電氣原理

五、使用方法
1、手動使用方法
首先將裝置連接上 220V 電源并打開開關，按下裝置上的復位按鈕使 壓力完全復位，等復位燈亮后再次按下復位按鈕使復位按鈕解除鎖定狀態， 操作完成后將標準器接在輸出1處，被檢設備接在輸出2處，鎖緊油杯，按 下裝置上的大量增壓鈕進行造壓，接近壓力范圍后可用增減壓按鈕進行壓力修正，完成壓力檢測后按下復位按鈕使壓力完全復位，等壓力完全復位， 復位燈亮起后方可取下被檢設備。
2、自動使用方法
將裝置用數據線與電腦連接后，在電腦上打開壓力軟件，在壓力軟件上完成壓力設定，按下啟動按鈕，裝置將自動完成造壓操作。(注意自動造 壓過程中請不要取下數據線或斷開電源)。
