一、液晶有紙記錄儀概述
液晶有紙記錄儀是**針對工業現場設計的多功能智能記錄儀。提供8路高精度模擬信號**輸入通道，可配置8路報警，可提供傳感器配電；采用高精度熱敏打印機，實現高精度數據、曲線和混合打印；具有高清晰OLED液晶顯示功能，提供實時數據單屏、多屏、棒圖等顯示，提供報警狀態顯示；抽屜式紙倉設計，使打印紙安裝方便快捷。人性化的外觀設計、完美的功能體現、可靠的硬件品質、精湛的制造工藝，具有更高的性價比。
液晶有紙記錄儀集信號處理、顯示、打印、報警等多種功能于一體，是采集、分析和保存工業過程重要數據的好幫手。產品主要應用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理、水處理等各種工業現場。
二、液晶有紙記錄儀主要特點
1、顯示功能：畫面信息豐富，可同時顯示時間、數據、棒圖、報警等，支持定點和循環顯示。
2、輸入功能：*多8通道**輸入，可接收電流、電壓、熱電偶和熱電阻等多種輸入信號。
3、報警功能：*多8路繼電器報警輸出。
4、配電輸出：*多1路24V配電輸出。
5、記錄功能：采用進口熱敏打印機，無筆墨消耗，無筆位誤差，抗震動；在104mm內有832個熱印點；對測量值進行曲線記錄和數字記錄；記錄曲線同時打印標尺刻度和各個通道標記。
6、實時時間：高精度時鐘，掉電也不影響正常計時。
7、曲線遷移功能：通過對記錄邊界的設定，可使不同通道的曲線記錄分離開。
8、走紙速度：10～1000mm/h自由設定。
三、液晶有紙記錄儀技術指標

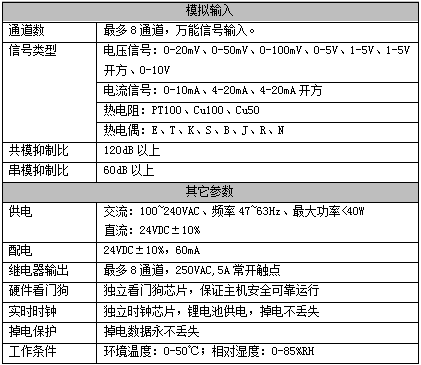

1、技術參數

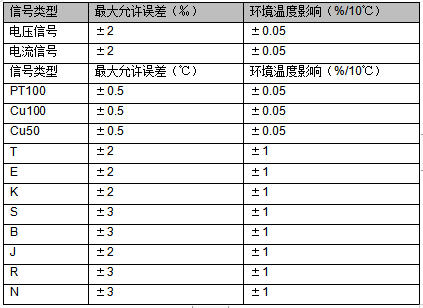

2、模擬量輸入誤差

四、液晶有紙記錄儀部件名稱

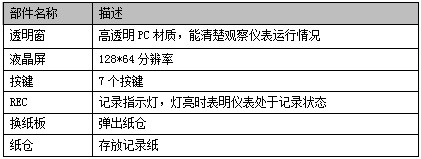

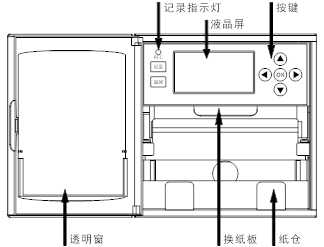

1、部件名稱

儀表正面由透明窗、液晶面板和紙倉三大部分組成。

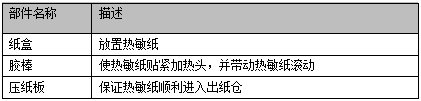

2、紙倉

紙倉由紙盒、膠棒和壓紙板三大部分組成。

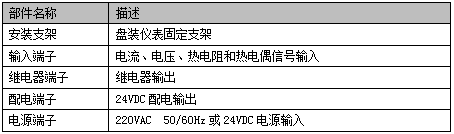

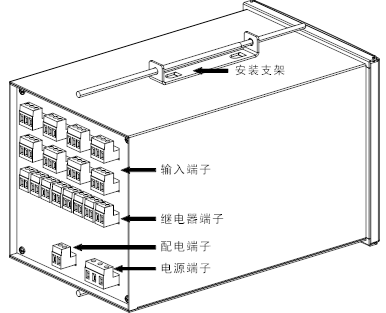

3、儀表背面

儀表背面由接線端子和安裝支架組成。
