寬屏無紙記錄儀

寬屏無紙記錄儀

一、寬屏無紙記錄儀技術指標1、顯示(1)屏幕:7英寸真彩TFT LCD(2)精度:實時顯示:±0.2% F.S.;追憶精度:±0.2% F.S.2、處理器采···
訂購熱線:199-6183-9222
立即咨詢

一、寬屏無紙記錄儀技術指標
1、顯示
(1)屏幕:7英寸真彩TFT LCD
(2)精度:實時顯示:±0.2% F.S.;追憶精度:±0.2% F.S.
2、處理器
采用高性能的ARM Cortex-M3 32位的RISC內核,可同時實現多路信號采集、記錄、顯示和多路報警
3、存儲模塊
采用大容量并行NAND FLASH閃存芯片存貯歷史數據,采用串行FRAM存儲芯片存貯系統配置參數等關鍵信息
4、輸入功能                                                                  輸入規格:全隔離**輸入,*大支持16路模擬量輸入
(1)電壓輸入:0-5V、1-5V、0-20mV、0-100mV
(2)電流輸入:0-10mA、4-20mA,(0-20mA輸入需在訂貨時注明)
(3)電阻輸入:Res
(4)頻率輸入:頻率信號(PI)(頻率范圍:0.5-5000HZ,*大范圍可定制)
(5)熱電阻:PT100、Cu50、G53、Cu100、BA1、BA2(要求三線電阻平衡,引線電阻<10&Omega;)
(6)熱電偶:S、B、K、T、R、E、N、J
(7)輻射高溫計:F1、F2
(8)鎢錸:WRe3-25、WRe5-26
5、輸出功能
(1)配電輸出:變送器隔離配電+24VDC,標準配電<120mA(*大負載能力可定制),支持其他規格隔離配電(如12VDC、5VDC配電輸出)
(2)變送輸出:*多支持4路通道的4-20mA標準電流變送輸出,負載能力750&Omega;(*大),方便了顯示儀表或DCS/PLC的采集,實現了信號的長距離傳輸
(3)繼電器報警輸出:*多支持6路繼電器報警輸出,觸點容量3A@220VAC/1A@30VDC,可組態上上限、上限、下限、下下限報警
6、通訊打印
(1)通訊接口:提供RS232C和RS485兩種通訊接口供用戶選擇,支持同時使用RS232C和RS485,支持同時使用RS232C和RS232C,支持Modbus RTU協議,波特率----(1200、2400、9600、19200、38400、57600)
(2)打印接口:RS232C直接連接微型打印機,波特率1200
7、記錄功能
(1)記錄容量:64/128/192/248MB(FLASH容量可選擇);
(2)記錄間隔:1秒至240秒,共分11檔:1/2/4/8/12/24/36/60/120/180/240秒可選;
(3)記錄時間:記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關,計算公式如下(代入數值的單位要與公式中一致):

8、數據轉存
數據備份和轉存:支持USB 1.1 、2.0 優盤,支持1G到32G的U盤進行數據轉存,兼容性強,可兼容市面上絕大多數的U盤(推薦使用工業版優盤)
9、供電電源
供電電源:220VAC,50HZ交流電源供電,支持24VDC(22VDC-32VDC)直流電源供電(直流供電需在訂貨時注明)
10、保護功能
(1)斷電保護: 內置存儲器保護參數和歷史數據,斷電后**保存
(2)時鐘保護:集成硬件時鐘,掉電后也能準確運行
(3)配電短路保護:配電輸出短路時,儀表正常運行
11、誤差精度
(1)熱電偶冷端補償誤差:&plusmn;2℃
(2)時鐘誤差:&plusmn;2 秒/天
12、工作環境
(1)環境溫度:0~50℃(避免日光直曬)
(2)環境濕度:0~85%R.H(無凝結)
13、儀表凈重
凈重:&le;1.5Kg
二、寬屏無紙記錄儀安裝接線

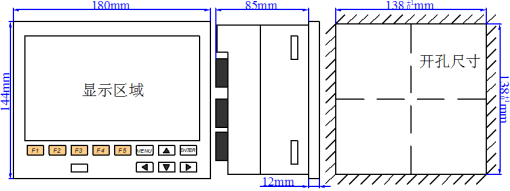

1、儀表尺寸

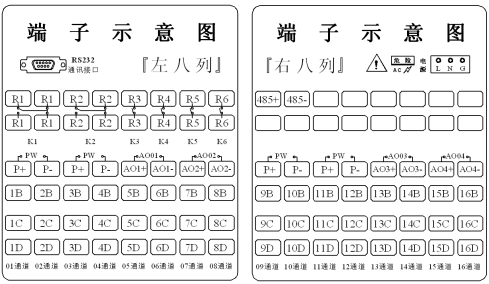

2、接線端子示意圖

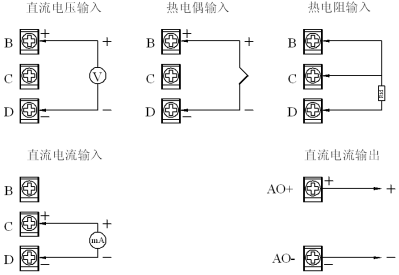

3、輸入/輸出信號接線

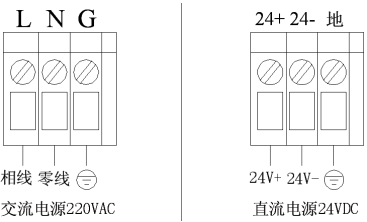

4、交/直流電源輸入接線

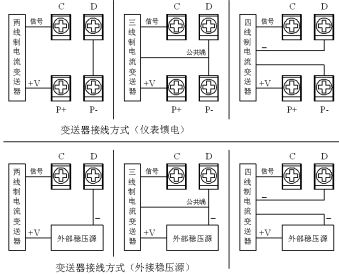

5、變送器配電接線

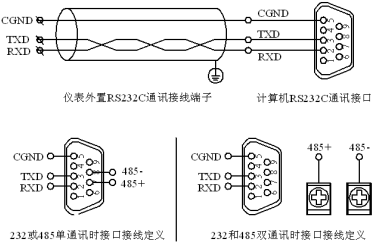

6、通訊接口定義及接線

三、寬屏無紙記錄儀鍵盤功能及運行
1、儀表面板

2、鍵盤功能

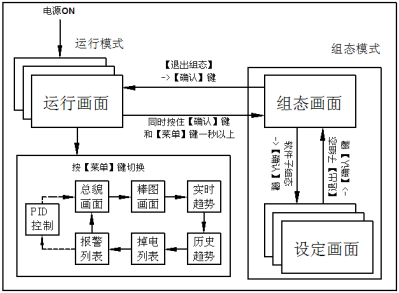

3、使用模式

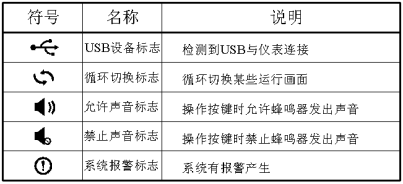

4、狀態標志

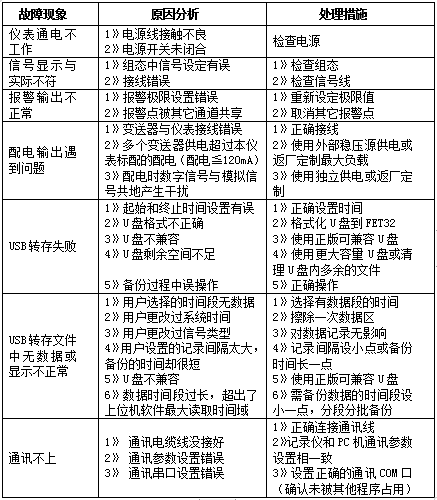

四、寬屏無紙記錄儀故障分析及排除
