一、便攜式超聲波流量計概述
便攜式超聲波流量計用于測量各種能夠傳導超聲波的單一均勻的液體的流量及熱量。
便攜式超聲波流量計采用非接觸測量方式，測量范圍大，沒有活動機械部件，不受系統的壓力和惡劣環境的影響，已成功應用于水、純水、海水、污水、化工液體、江河水、燃料油等流體的計量工作中。
二、便攜式超聲波流量計工作原理

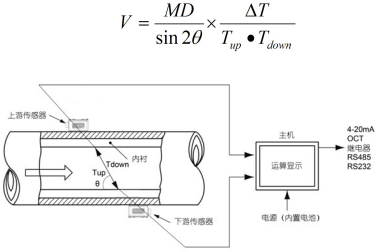

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（**可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。
其關系符合下面表達式：

其中：
θ：束與液體流動方向的夾角                M ：聲束在液體中的直線傳播次數
D：管道內徑                              Tup：聲束在正方向上的傳播時間
Tdown：聲束在逆方向上的傳播時間          ΔT=Tup-Tdown

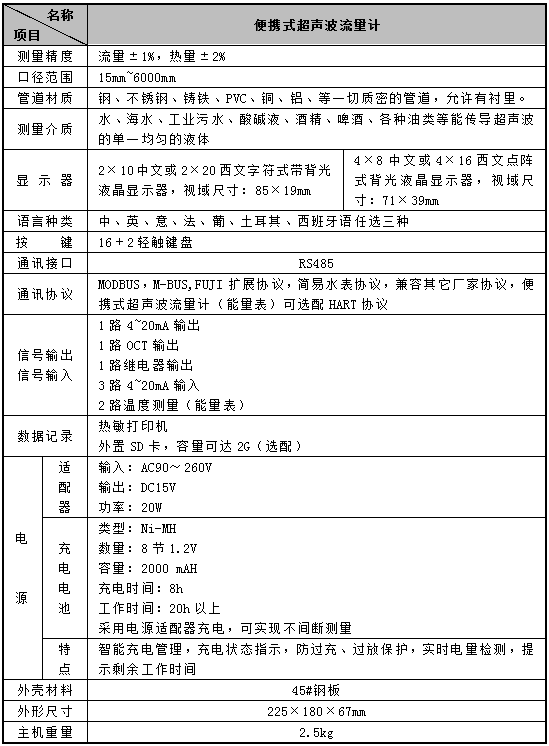

三、便攜式超聲波流量計技術參數

四、便攜式超聲波流量計外形

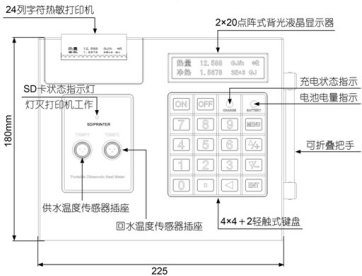

1、正面視圖

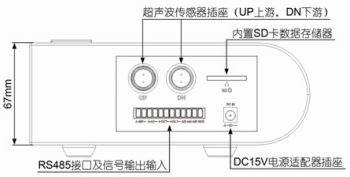

2、側視圖
