一、液晶顯示流量積算儀技術指標
1、顯示
屏幕：128*64點陣單色屏液晶顯示器（LCD）
精度：實時顯示：±0.2% F.S.；追憶精度：±0.2% F.S.
2、輸入功能
流量通道：模擬量信號:4-20mA、0-10mA等信號；
頻率信號:PI（頻率范圍：0-5000HZ，*大頻率范圍可定制）
溫度通道：4-20mA、0-10mA、Pt100等信號
壓力通道：4-20mA、0-10mA等信號
3、輸出功能
配電輸出：同時提供12VDC及24VDC配電，12VDC標準配電＜60mA，24VDC標準配電各路＜30mA
變送輸出：支持1路流量通道的4-20mA標準電流變送輸出，負載能力≤500Ω，方便了顯示儀表或DCS/PLC的采集，實現了信號的長距離傳輸
繼電器報警輸出：*多支持2路繼電器報警輸出，觸點容量1A@250VAC/1A@30VDC（*大觸點容量可定制），可組態上上限、上限、下限、下下限報警
4、供電電源
供電電源：默認220VAC/50HZ交流電源供電，支持24VDC或12VDC直流電源供電
5、保護功能
斷電保護：內置存儲器保護參數，斷電后**保存
時鐘保護：集成硬件時鐘，掉電后也能準確運行
6、誤差精度
熱電偶冷端補償誤差： ±2℃
時鐘誤差： ±2 秒/天
7、工作環境
環境溫度：0～50℃（避免日光直曬）
環境濕度：0～85%R.H（無凝結）
8、儀表凈重
凈重：≤1.5Kg
二、液晶顯示流量積算儀安裝接線

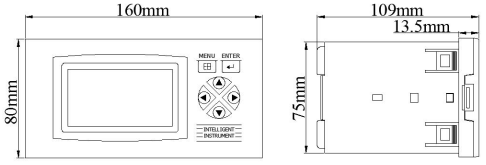

1、儀表尺寸

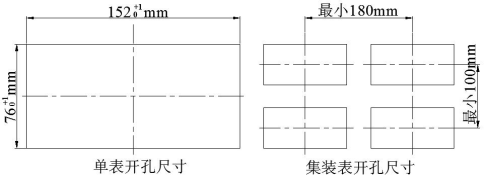

2、開孔尺寸

3、儀表安裝

安裝方法：
1、將儀表從安裝面板（請使用鋼板）前方推入安裝孔中。其中安裝面板厚度為（1.5~4.5）mm。
2、用儀表所帶的安裝支架如上圖所示安裝（儀表左右兩側各安裝一個支架，儀表盤安裝支架所用螺絲是M3標準螺絲）。
3、儀表表體安裝完畢后，即可進行信號線和電源線的連接。
