一.產品概述



德?tīng)査土髁坑?jì)是勻速管流量計的一種,屬于是運用差壓式的工作原理,插入式的安裝方法設計



而成的一種流量傳感器。德?tīng)査土髁坑?jì)通過兩排引壓孔將管道從上到下(從左到右)的不同壓力(流速)



平均后形成了差壓,進而可以計算出質量流量或體積流量。



德?tīng)査土髁坑?jì)是眾多巴類流量計的一種,根據測量管的形狀、材質與開孔取壓方式的不同,我公司主要



生產阿牛巴流量傳感器、威力巴流量傳感器與德?tīng)査土髁總鞲衅鳌?/p>



二、產品適用范圍:



1、 公稱直徑:25mm≤DN≤6000mm;



2、 公稱壓力:PN≤25MPa;



3、 介質溫度:t≤650℃;



4、 精度等級:0.5級,1級,1.5級。



三、結構形式:



德?tīng)査土髁坑?jì)是檢測桿、取壓口組成,它橫穿管道內部與管軸垂直,該傳感器通過探頭(或探針)取壓,



探頭前后有兩排不均勻分布的若干個引壓孔(取壓管直徑約ф20,取壓孔低壓孔徑ф8)。在檢測桿迎流面上



設有多個總壓檢測孔,在檢測桿背流面上設有多個靜壓檢測孔,分別由總壓導壓管和靜壓導壓管引出,根據



總壓與靜壓的差壓值,計算流經管道流量。



四、德?tīng)査土髁坑?jì)與威力巴流量的比較:



    德?tīng)査土髁坑?jì)和威力巴流量計都是基于皮托管測速原理上發展起來的,它是通過管道的平均流速及管道的



有效截面積的乘積來確定流量的。



1、探頭截面形狀:威力巴為子彈頭形,德?tīng)査蜑轭?lèi)菱形,菱形截流能使高壓、低壓區的分界更明顯。



2、探頭桿取壓孔的位置:威力巴的全壓孔在桿前端,靜壓孔在桿兩側壁;德?tīng)査土髁坑?jì)的全壓孔也在桿前端,但靜壓孔卻在桿的后端,測量背壓力(負壓)。因此,在相同管徑和流速條件下,德?tīng)査吞筋^產生的差壓較



威力巴探頭的要大一些,約大20%~40%。這是德?tīng)査土髁坑?jì)的顯著優點。

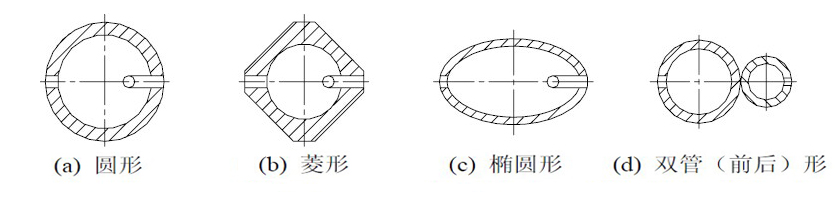

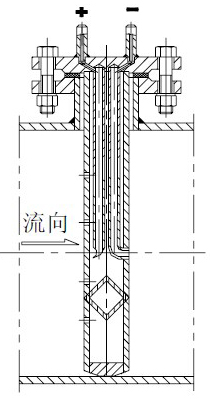

五、均速管流量計測量桿截面圖:

六、德?tīng)査土髁坑?jì)的類型:

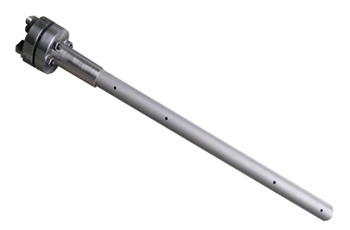

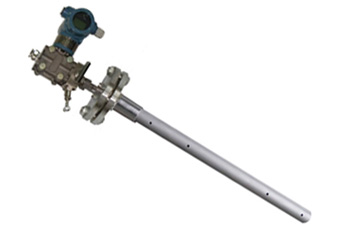

德?tīng)査土髁總鞲衅?/p>

一體式德?tīng)査土髁坑?jì)

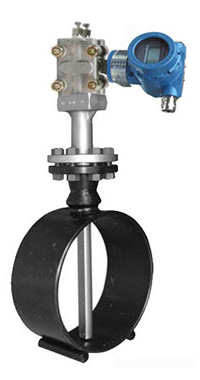

管段式德?tīng)査土髁坑?jì)

.均速管流量計安裝示意圖:

圓形單端固定

圓形雙端固定

菱形單端固定

菱形雙端固定

注意事項

圖例

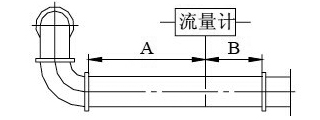

1.流量計上游有90°彎頭

保證流量計的前直管段A≥7D,后直管段B≥3D

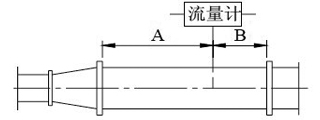

2.擴管的安裝:

保證流量計的前直管段A≥8D,后直管段B≥3D

3.縮管的安裝:

保證流量計的前直管段A≥8D,后直管段B≥3D

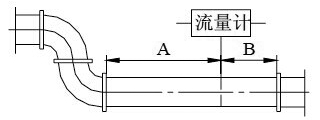

4.流量計上游同一平面有兩個90°彎頭:

保證流量計的前直管段A≥9D,后直管段B≥3D

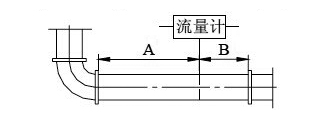

5.流量計上游不同平面有兩個90°彎頭:

保證流量計的前直管段A≥19D,后直管段B≥4D

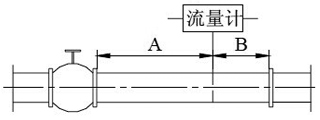

6.流量計有閥門

保證流量計的前直管段A≥24D,后直管段B≥4D

、德?tīng)査土髁坑?jì)選型表:



均速管流量計

類型

ANB

阿牛巴流量傳感器

HLV

威力巴流量傳感器

DF

德?tīng)査土髁總鞲衅?/p>

測量介質

Q

氣體

Z

蒸汽

Y

液體

流體溫度

2

<200℃

5

<500℃

流體壓力

1

≤1.6MPA

2

≤4.0MPA

3

≤6.3MPA

4

≤10.0MPA

5

≤25.0MPA

測量桿結構

A

圓形單端固定

B

圓形雙端固定

C

菱型單端固定

D

菱型雙端固定

E

橢圓形單端固定

F

雙桿形單端固定

連接方式

L

螺紋

D

法蘭

口徑

圓管DN口口口mm、方管口口*口口mm

附加選項

F

帶可拆卸安裝球閥

J

帶截止閥

L

帶冷凝管

S

帶三閥組

CB

差壓變送器

XJ

流量積算儀

BC

溫壓補償帶溫度與壓力傳感器
