氣體渦輪流量計的工作原理和日常維護
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1938
發布日期：2022-11-15

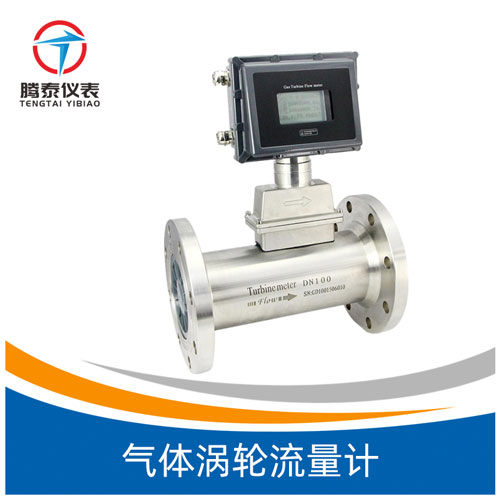

一、氣體渦輪流量計概述
氣體渦輪流量計是汲取了國內外流量儀表**技術經過優化設計，綜合了氣膂力學、流膂力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高牢靠性的氣體精細計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏理性，普遍適用于自然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
二、氣體渦輪流量計原理
當流體流入流量計時，在進氣口專用一體化整流器的作用下得到整流并加速，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在抑止摩擦力矩和流體阻力矩后，渦輪開端旋轉。在一定的流量范圍內，渦輪旋轉的角速度與流體體積流量成正比。依據電磁感應原理，應用磁敏傳感器從同軸轉動的信號輪上感應出與流體體積流量成正比的脈沖信號，該信號經放大、濾波、整形后與溫度、壓力傳感器信號一同進入智能流量積算儀的微處置單元中止運算處置，并把氣體的體積流量和總量直接顯現于LCD屏上。氣體渦輪番量計普通采用渦輪中止丈量。首先它將流速轉換為渦輪的轉速，然后把轉速轉換成與流量成正比的電信號。此類型的流量計在用于檢測瞬時流量以及總的積算流量時，其輸出信號為頻率，因而易于數字化。渦輪番量計的輸出是頻率調制式信號，不只進步檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1，精度在±0。2%以內。慣性小且尺寸小的渦輪番量計的時間常數可達0.01秒。
三、氣體渦輪流量計特性
1、優質合金渦輪，具有更高的穩流和耐腐蝕作用。
2、進口優質專用軸承，運用壽命長。
3、計量室與通氣室隔絕，保證了儀表的平安性。
4、可檢測被測氣體的溫度、壓力和流量，能中止流量自動跟蹤補償，并顯現規范狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積聚積量；可實時查詢溫度壓力數值。
5、流量范圍寬（Qmax/Qmin≥20:1)，反復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h
6、智能化儀表系數多點非線性修正。
7、內置式壓力、溫度傳感器，平安性能高、構造緊湊、外形美觀。
8、儀表具有防爆及防護功用，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65。
9、系統低功耗工作，一節3.2V10AH鋰電池可連續運用3年以上。
10、儀表系數、累計流量值掉電十年不丟
四、氣體渦輪流量計的日常維護
氣體渦輪流量計由于其共同的原理，渦輪高速轉動，軸承與軸之間機械摩擦，因而普通壽命不是很長，需求留意光滑。華云儀表倡議大家能夠應用制造廠家所提供的光滑手段，定期補給光滑油。
另外，流量計在投運前，需求嚴厲依照步驟中止，假使計量回路裝有旁通閥，應搶先開足旁通閥，然后開足上游切斷閥，再漸漸開啟下游切斷閥，*后遲緩關閉旁通閥。若是計量回路沒有裝置旁通閥，那么久應先開足上游切斷閥，然后漸漸開啟下游切斷閥，這樣做的目的是避免渦輪受高速氣流沖擊而損壞。
