TT-LWGY系列渦輪流量計的用途和原理
來源：江蘇騰泰儀表科技有限公司
瀏覽：-2402
發布日期：2021-09-01
TT-LWGY系列渦輪流量計的用途和原理
TT-LWGY系列渦輪流量計是江蘇騰泰儀表科技有限公司生產的流量計系列之一，它汲取了國內外流量儀表技術，經過優化設計制造,具有構造簡單、輕巧、精度高、復現性好、反響靈活,裝置維護運用便當?shù)忍匦缘男乱淮鷾u輪流量計,普遍用于丈量封鎖管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉AI2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,關于運動粘度大于5×10-6m2/s的液體,可對流量計中止實液標定后運用.若與具有特殊功用的顯現儀表配套,還能夠中止定量控制、超量報警等,是流量計量和節能的理想儀表。
TT-LWGY型渦輪流量計傳感器是一種精細流量丈量儀表，與相應的流量積算儀表配套可用于丈量液體的流量和總量。普遍用于石油、化工、冶金、科研等范疇的計量、控制系統。裝備有衛生接頭的渦輪番量傳感器能夠應用于制藥行業。一體化渦輪番量計構造為防爆設計，能夠顯現流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功用積算表電池運用壽命可達5年以上，多功用顯現表電池運用壽命也可抵達12個月以上。一體化表頭能夠顯現的流量單位眾多，有立方米，加侖，升，規范立方米，規范升等，能夠設定固定壓力、溫度參數對氣體中止補償，對壓力和溫度參數變化不大的場所，可運用該儀表中止固定補償積算。液體渦輪番量計的技術性能關于粘度較高的液壓油，機油，小口徑規格能夠采用實流標定。
TT-LWGY渦輪番量計是速度式流量計中的主要品種，當被測流體流過渦輪番量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道均勻流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改動線圈的磁通量，依據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈沖信號，此電脈動信號的頻率與被測流體的流量成正比。
各種流量計中渦輪番量計、容積式流量計和科氏質量流量計是三類反復性、準確度*佳的產品，而渦輪番量計又具有本人的特性，如構造簡單、加工零部件少、重量輕、維修便當、流通才干大（同樣口徑可經過的流量大）和可順應高參數（高溫、高壓和低溫）等。
TT-LWGY渦輪流量傳感器與顯現儀表配套組成。傳感用具有精度高，反復性好，壽命長操作簡單等特性。可普遍應用于石油，化工，冶金，造紙等行業丈量液體的體積瞬時流量和體積總量。
TT-LWGY渦輪流量計普遍應用于以下一些丈量對象：石油、有機液體、無機液、液化氣、自然氣、煤氣和低溫流體等。在國外液化石油氣、廢品油和輕質原油等的轉運及集輸站，大型原油保送管線的首末站都大量采用它中止貿易結算。在歐洲和美國渦輪番量計是僅次于孔板流量計的自然氣計量儀表，僅荷蘭在自然氣管線上就采用了2600多臺各種尺寸，壓力從0.8MPa到6.5MPa的氣體渦輪番量計，他們已成為**的自然氣流量計。
應該指出，渦輪流量計除上述工業部門大量應用外，還在一些特殊部門也得到普遍應用，如科研實驗、國防科技、計量部門，這些范疇的運用恰恰避開了其弱點（不適于長期連續運用），充沛發揮其特性（高精度，反復性好，可用于高壓、高溫、低溫及微流量等條件）。

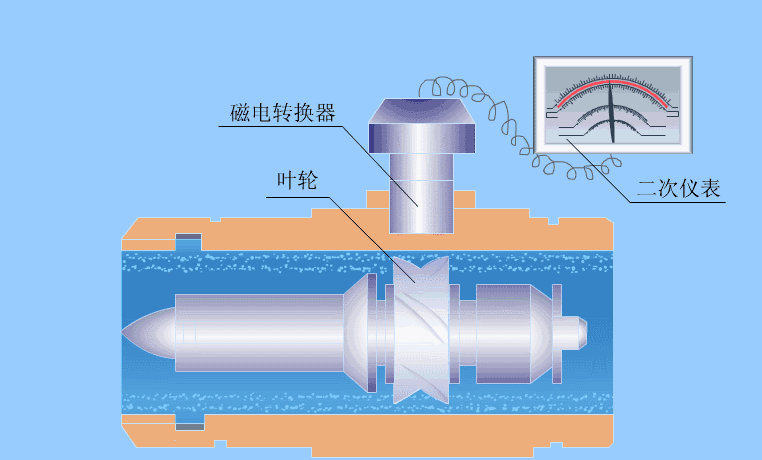

TT-LWGY渦輪流量計工作原理
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，抑止摩擦力矩和流體阻力之后葉片旋轉，在力矩均衡后轉速穩定，在一定的條件下轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永世磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改動著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，構成有一定幅度的連續的矩形脈沖波，可遠傳至顯現儀表，顯現出流體的瞬時流量和累計量。
TT-LWGY系列渦輪流量計是江蘇騰泰儀表科技有限公司生產的流量計系列之一，它汲取了國內外流量儀表技術，經過優化設計制造,具有構造簡單、輕巧、精度高、復現性好、反響靈活,裝置維護運用便當?shù)忍匦缘男乱淮鷾u輪流量計,普遍用于丈量封鎖管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉AI2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,關于運動粘度大于5×10-6m2/s的液體,可對流量計中止實液標定后運用.若與具有特殊功用的顯現儀表配套,還能夠中止定量控制、超量報警等,是流量計量和節能的理想儀表。
TT-LWGY型渦輪流量計傳感器是一種精細流量丈量儀表，與相應的流量積算儀表配套可用于丈量液體的流量和總量。普遍用于石油、化工、冶金、科研等范疇的計量、控制系統。裝備有衛生接頭的渦輪番量傳感器能夠應用于制藥行業。一體化渦輪番量計構造為防爆設計，能夠顯現流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功用積算表電池運用壽命可達5年以上，多功用顯現表電池運用壽命也可抵達12個月以上。一體化表頭能夠顯現的流量單位眾多，有立方米，加侖，升，規范立方米，規范升等，能夠設定固定壓力、溫度參數對氣體中止補償，對壓力和溫度參數變化不大的場所，可運用該儀表中止固定補償積算。液體渦輪番量計的技術性能關于粘度較高的液壓油，機油，小口徑規格能夠采用實流標定。
TT-LWGY渦輪番量計是速度式流量計中的主要品種，當被測流體流過渦輪番量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道均勻流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改動線圈的磁通量，依據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈沖信號，此電脈動信號的頻率與被測流體的流量成正比。
各種流量計中渦輪番量計、容積式流量計和科氏質量流量計是三類反復性、準確度*佳的產品，而渦輪番量計又具有本人的特性，如構造簡單、加工零部件少、重量輕、維修便當、流通才干大（同樣口徑可經過的流量大）和可順應高參數（高溫、高壓和低溫）等。
TT-LWGY渦輪流量傳感器與顯現儀表配套組成。傳感用具有精度高，反復性好，壽命長操作簡單等特性。可普遍應用于石油，化工，冶金，造紙等行業丈量液體的體積瞬時流量和體積總量。
TT-LWGY渦輪流量計普遍應用于以下一些丈量對象：石油、有機液體、無機液、液化氣、自然氣、煤氣和低溫流體等。在國外液化石油氣、廢品油和輕質原油等的轉運及集輸站，大型原油保送管線的首末站都大量采用它中止貿易結算。在歐洲和美國渦輪番量計是僅次于孔板流量計的自然氣計量儀表，僅荷蘭在自然氣管線上就采用了2600多臺各種尺寸，壓力從0.8MPa到6.5MPa的氣體渦輪番量計，他們已成為**的自然氣流量計。
應該指出，渦輪流量計除上述工業部門大量應用外，還在一些特殊部門也得到普遍應用，如科研實驗、國防科技、計量部門，這些范疇的運用恰恰避開了其弱點（不適于長期連續運用），充沛發揮其特性（高精度，反復性好，可用于高壓、高溫、低溫及微流量等條件）。
TT-LWGY渦輪流量計工作原理
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，抑止摩擦力矩和流體阻力之后葉片旋轉，在力矩均衡后轉速穩定，在一定的條件下轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永世磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改動著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，構成有一定幅度的連續的矩形脈沖波，可遠傳至顯現儀表，顯現出流體的瞬時流量和累計量。
