氣體渦輪流量計的使用和維護
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1560
發布日期：2021-08-24
氣體渦輪流量計的使用和維護
一、氣體渦輪流量計作業原理
在氣體渦輪流量計的運用過程中，氣體流通過流量計推進渦輪葉片旋轉。葉輪的轉數與通過渦輪流量計的氣體體積成正比。流量計入口處設備有一個特殊規劃的**導流架，隨著流速的添加,對進入流量計的氣流進行加快。導流架的規劃可消除任何潛在流體擾動，如渦流或不對稱流。對渦輪葉片的推進力也同時添加。保證了流量計在答應的誤差規模內高精度計量，即便在小流量的情況下也可以準確計量。效果在渦輪葉片上的氣流是軸向的，渦輪設備在主傳動軸上，傳動軸配有高強度的球軸承。氣體通過渦輪葉片后，渦輪葉片的旋轉經齒輪組減速后。入口通道內壓力得到回復，通道規劃可保證流態的*優化。當流體流入氣體渦輪流量計時，在進氣口專用一體化整流器的效果下得到整流并加快，因為渦輪葉片與流體流向成必定角度，此刻渦輪產生滾動力矩，在戰勝摩擦力矩和流體阻力矩后，渦輪開端旋轉。在必定的流量規模內，渦輪旋轉的角速度與流體體積流量成正比。根據電磁感應原理，運用磁敏傳感器從同軸滾動的信號輪上感應出與流體體積流量成正比的脈沖信號，該信號經放大、濾波、整形后與溫度、壓力傳感器信號一同進入智能流量積算儀的微處理單元進行運算處理，并把氣體的體積流量和總量直接顯現于LCD屏上。
二、氣體渦輪流量計丈量優勢特點
1、氣體渦輪流量計精度高，壓力丟失小，始動流量低，對溫度壓力和流量進行主動盯梢補償，電池供電，可輸出多種信號，選用進口軸承，壽命長，設備修理便利。智能型速度式流量外表是集流量、溫度、壓力檢測功用于一體，并能進行溫度、壓力補償，具有準確度高、重復性好、丈量規模寬、設備運用便利等優點。
2、氣體渦輪流量計是一種丈量封閉管道中氣體介質流量的速度式外表。適用于燃氣及其他工業領域中的氣體量準確丈量。因為其體積小、精度高、重復性好。它吸取了國外同類產品的**結構，通過優化規劃，綜合了氣體力學、流體力學、電磁學等理論。采用**的傳動結構而自行開發的新產。
3、氣體渦輪流量計是集流量、溫度、壓力檢測功用于一體，并能進行溫度、壓力、緊縮因子主動補償?shù)男乱淮髁坑嫞鞘汀⒒ぁ㈦娏Α⒁苯稹⒐I(yè)鍋爐等工業職業的燃氣計量和城市天然氣、燃氣調壓站及燃氣交易計量的抱負外表。它具有壓力丟失小、準確度高、始動流量低、抗振與抗脈動流性能好、量程比寬等特點。
4、優質合金渦輪，具有更高的穩流和耐腐蝕效果。
5、進口優質專用軸承，運用壽命長。
6、計量室與通氣室隔絕，保證了外表的安全性。
7、可檢測被測氣體的溫度、壓力和流量，能進行流量主動盯梢補償，并顯現規范情況下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值。
8、流量規模寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力丟失小，始動流量低，可達0.6m3/h。
9、智能化外表系數多點非線性批改。
10、內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形漂亮。
11、外表具有防爆及防護功用，防爆標志為ExdⅡBT6、ExiaⅡCT6，防護等級為IP65。
12、系統低功耗作業，一節3.2V10AH鋰電池可接連運用3年以上。
13、外表系數、累計流量值掉電十年不丟。
三、氣體渦輪流量計選型要求
1、用戶在選型時，應根據管道公稱壓力、介質*高壓力、介質溫度、介質組分情況、流量規模及信號輸出要求合理挑選氣體渦輪流量計的類型規范。
2、為使氣體渦輪流量計的運用性能*佳，氣體渦輪流量計的運用流量規模應在（20%～80%）Qmax規模內比較合適。
3、氣體渦輪流量計出廠時的信號輸出方式：脈沖信號輸出、現場顯現。
四、氣體渦輪流量計的運用
中低壓表*大檢漏壓力：≤1.0Mpa，溫壓補償型檢漏壓力不超越壓力傳感器上限值的3倍。高壓表殼按額定流量的1.2倍壓力檢漏。
氣體渦輪流量計設備后檢漏及設備運用中應恪守如下規定：
1、先封閉出氣閥門和進氣閥門。
2、輕輕開啟出氣閥門，再緩慢翻開進氣閥門，使表緩慢發動，然后再緩慢翻開出氣閥門，使到達正常運轉情況，要避免驟然發動，損壞表芯。
3、在停氣的時候，需封閉出氣閥門，然后再封閉進氣閥門，每次發動時均應恪守上述規定。
4、氣體渦輪流量計設備運用后，不得隨意觸及螺栓、螺釘及螺母等緊固件，避免發生漏氣、損壞等危險。
5、氣體渦輪流量計機芯（氣質干凈）應每半年進行清洗保護一次；（氣質較臟）應每月進行清洗保護一次。
6、假如機芯經分化修理后，從頭投入運用，需按*大壓力**行密封實驗。并向機芯內注T4號精細外表油或變壓器油。
五、氣體渦輪流量計運用和保護
1、氣體渦輪流量計應按照銘牌上的規范流量規模、公稱壓力及流向符號設備運用。
2、氣體渦輪流量計投運前要**行外表系數的設定，仔細查看，確認流量計接線無誤、接地良好后方可送電。
3、氣體渦輪流量計定時對流量計進行清洗、查看和復校。設有潤滑油或清洗液注入口的流量計，應按說明書的要求定時注入潤滑油或清洗液，以保護葉輪良好運轉。
4、監查顯現外表情況，評估顯現外表讀數，有反常要及時查看。

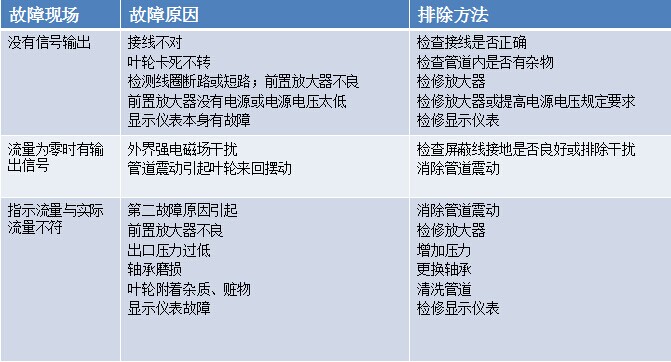

六、氣體渦輪流量計常見故障和掃除方法
1、氣體渦輪流量計或配套的顯現外表沒有輸出信號。
2、流量為零仍有信號輸出。
3、指示流量與實踐流量不相符。
一、氣體渦輪流量計作業原理
在氣體渦輪流量計的運用過程中，氣體流通過流量計推進渦輪葉片旋轉。葉輪的轉數與通過渦輪流量計的氣體體積成正比。流量計入口處設備有一個特殊規劃的**導流架，隨著流速的添加,對進入流量計的氣流進行加快。導流架的規劃可消除任何潛在流體擾動，如渦流或不對稱流。對渦輪葉片的推進力也同時添加。保證了流量計在答應的誤差規模內高精度計量，即便在小流量的情況下也可以準確計量。效果在渦輪葉片上的氣流是軸向的，渦輪設備在主傳動軸上，傳動軸配有高強度的球軸承。氣體通過渦輪葉片后，渦輪葉片的旋轉經齒輪組減速后。入口通道內壓力得到回復，通道規劃可保證流態的*優化。當流體流入氣體渦輪流量計時，在進氣口專用一體化整流器的效果下得到整流并加快，因為渦輪葉片與流體流向成必定角度，此刻渦輪產生滾動力矩，在戰勝摩擦力矩和流體阻力矩后，渦輪開端旋轉。在必定的流量規模內，渦輪旋轉的角速度與流體體積流量成正比。根據電磁感應原理，運用磁敏傳感器從同軸滾動的信號輪上感應出與流體體積流量成正比的脈沖信號，該信號經放大、濾波、整形后與溫度、壓力傳感器信號一同進入智能流量積算儀的微處理單元進行運算處理，并把氣體的體積流量和總量直接顯現于LCD屏上。
二、氣體渦輪流量計丈量優勢特點
1、氣體渦輪流量計精度高，壓力丟失小，始動流量低，對溫度壓力和流量進行主動盯梢補償，電池供電，可輸出多種信號，選用進口軸承，壽命長，設備修理便利。智能型速度式流量外表是集流量、溫度、壓力檢測功用于一體，并能進行溫度、壓力補償，具有準確度高、重復性好、丈量規模寬、設備運用便利等優點。
2、氣體渦輪流量計是一種丈量封閉管道中氣體介質流量的速度式外表。適用于燃氣及其他工業領域中的氣體量準確丈量。因為其體積小、精度高、重復性好。它吸取了國外同類產品的**結構，通過優化規劃，綜合了氣體力學、流體力學、電磁學等理論。采用**的傳動結構而自行開發的新產。
3、氣體渦輪流量計是集流量、溫度、壓力檢測功用于一體，并能進行溫度、壓力、緊縮因子主動補償?shù)男乱淮髁坑嫞鞘汀⒒ぁ㈦娏Α⒁苯稹⒐I(yè)鍋爐等工業職業的燃氣計量和城市天然氣、燃氣調壓站及燃氣交易計量的抱負外表。它具有壓力丟失小、準確度高、始動流量低、抗振與抗脈動流性能好、量程比寬等特點。
4、優質合金渦輪，具有更高的穩流和耐腐蝕效果。
5、進口優質專用軸承，運用壽命長。
6、計量室與通氣室隔絕，保證了外表的安全性。
7、可檢測被測氣體的溫度、壓力和流量，能進行流量主動盯梢補償，并顯現規范情況下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值。
8、流量規模寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力丟失小，始動流量低，可達0.6m3/h。
9、智能化外表系數多點非線性批改。
10、內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形漂亮。
11、外表具有防爆及防護功用，防爆標志為ExdⅡBT6、ExiaⅡCT6，防護等級為IP65。
12、系統低功耗作業，一節3.2V10AH鋰電池可接連運用3年以上。
13、外表系數、累計流量值掉電十年不丟。
三、氣體渦輪流量計選型要求
1、用戶在選型時，應根據管道公稱壓力、介質*高壓力、介質溫度、介質組分情況、流量規模及信號輸出要求合理挑選氣體渦輪流量計的類型規范。
2、為使氣體渦輪流量計的運用性能*佳，氣體渦輪流量計的運用流量規模應在（20%～80%）Qmax規模內比較合適。
3、氣體渦輪流量計出廠時的信號輸出方式：脈沖信號輸出、現場顯現。
四、氣體渦輪流量計的運用
中低壓表*大檢漏壓力：≤1.0Mpa，溫壓補償型檢漏壓力不超越壓力傳感器上限值的3倍。高壓表殼按額定流量的1.2倍壓力檢漏。
氣體渦輪流量計設備后檢漏及設備運用中應恪守如下規定：
1、先封閉出氣閥門和進氣閥門。
2、輕輕開啟出氣閥門，再緩慢翻開進氣閥門，使表緩慢發動，然后再緩慢翻開出氣閥門，使到達正常運轉情況，要避免驟然發動，損壞表芯。
3、在停氣的時候，需封閉出氣閥門，然后再封閉進氣閥門，每次發動時均應恪守上述規定。
4、氣體渦輪流量計設備運用后，不得隨意觸及螺栓、螺釘及螺母等緊固件，避免發生漏氣、損壞等危險。
5、氣體渦輪流量計機芯（氣質干凈）應每半年進行清洗保護一次；（氣質較臟）應每月進行清洗保護一次。
6、假如機芯經分化修理后，從頭投入運用，需按*大壓力**行密封實驗。并向機芯內注T4號精細外表油或變壓器油。
五、氣體渦輪流量計運用和保護
1、氣體渦輪流量計應按照銘牌上的規范流量規模、公稱壓力及流向符號設備運用。
2、氣體渦輪流量計投運前要**行外表系數的設定，仔細查看，確認流量計接線無誤、接地良好后方可送電。
3、氣體渦輪流量計定時對流量計進行清洗、查看和復校。設有潤滑油或清洗液注入口的流量計，應按說明書的要求定時注入潤滑油或清洗液，以保護葉輪良好運轉。
4、監查顯現外表情況，評估顯現外表讀數，有反常要及時查看。
六、氣體渦輪流量計常見故障和掃除方法
1、氣體渦輪流量計或配套的顯現外表沒有輸出信號。
2、流量為零仍有信號輸出。
3、指示流量與實踐流量不相符。
