集成式一體化溫度變送器的主要特點和安裝方法
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1083
發布日期：2021-05-27
首先，集成溫度變送器的主要特點
1，多個范圍選擇;
2，數字，液晶溫度顯示;
3.測量方便;
4，反向極性保護和有限的流動保護;
5，抗雷電，抗沖擊;
6，基本上安全防爆;體積小，外形美觀，性能高，成本高;
7，精度高，穩定性高，可靠性高

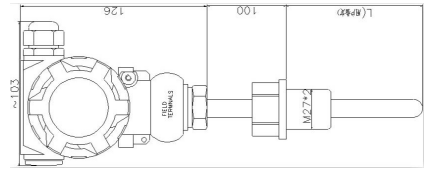

二，集成溫度變送器產品尺寸

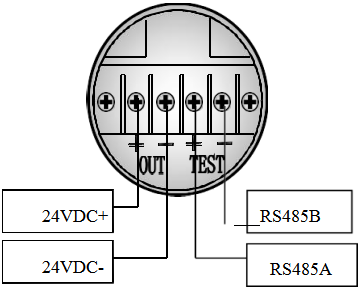

第三，集成溫度變送器電線
信號端子設置在電箱的獨立艙內。接線時，可以擰下布線側的表面蓋。電源通過信號線連接到發射器，并且不需要額外的布線。
雙絞線可用于信號線。在電磁干擾的情況下，建議使用屏蔽線并正確地接地。信號線不會與其他電源線或在同一線槽中戴金屬管，并且不會通過電源。
變送器電氣殼體上的螺紋孔應密封或插入（密封膠水），以避免電殼中的水分積聚。如果螺紋孔未被密封，則當發射器安裝時，應拆下螺紋孔以消除液體。
信號線也可以浮動或在信號電路中的任何點上，換能器殼體也可以接地或未接地。
由于發射器耦合到內耦合，因此絕緣電阻不能用作高于100V的MegoHM計，并且電路檢查應不大于45V。
溫度變送器是將熱電偶或熱電阻傳感器轉換為電信號，然后將信號饋送到發射器的輸入網絡中，網絡包含歸零和熱電偶補償等。
當輸入到運算放大器的零調整信號時，信號被放大，并且通過V / I轉換器計算放大的信號。處理4-20 mA直流電流后;在A / D轉換器前進到標題顯示之后，將處理另一個。
發射器有兩個線性電路，并使用兩種反饋方法。用正反饋模式校正熱阻傳感器，并用多級折疊校正熱電偶傳感器。集成的數字顯示溫度變送器有兩個顯示模式。
LCD顯示的溫度發射器以雙線模式輸出。 LED顯示的溫度變送器在跳閘中輸出。
溫度變送器功能溫度變送器采用進口傳感器溫度敏感元件，使用計算機激光級進行溫度補償，并使用集成的接線盒設計。易于擁有專用終端和數字顯示，安裝，檢查和維護。該系列產品適應石油，水利，化工，冶金，電力，輕工，科學研究，環保等企業和工業單位，實現液體溫度的測量，適用于全天候環境和各種腐蝕性液體。
多個范圍選擇;數字，液晶溫度顯示;測量測量;反極性保護和有限的流動保護;防雷沖擊，抗沖擊;基本安全爆炸：小尺寸，外形美觀，成本高，精度高，穩定性高，可靠性高;
溫度變送器電線信號端子設置在電箱的獨立艙內。接線時，可以擰下布線側的表面蓋。電源通過信號線連接到發射器，并且不需要額外的布線。
集成的熱電阻溫度變送器是可安裝到熱阻的接線盒中的溫度變送器。
集成溫度變送器通常由溫度測量探針（熱電偶或熱阻傳感器）和雙線固體電子單元組成。溫度測量探頭直接安裝在固體模塊形式的接線盒中，以形成集成的變送器。
集成溫度變送器通常分為兩種類型的熱阻和熱電偶。
熱阻溫度變送器由參考單元，R / V轉換單元，線性電路，反向保護，電流限制保護，V / I轉換單元等組成。在熱阻信號的溫度放大后，然后線性電路補償溫度和電阻之間的非線性關系。在V / I轉換電路輸出與測量溫度的線性關系的4至20mA的恒定電流信號之后。
溫度發射器通常由參考源，冷端補償，放大單元，線性化過程，V / I轉換，斷裂和電路單元（例如反向保護）組成，諸如反向保護的電路單元，電流限制保護。
它是由熱電偶產生的熱電偶由冷端擴大，并且將重新蓋從線性電路移除到熱電電位的非線性誤差和溫度，并且在4至20 mA轉換為4至20 mA電流輸出信號。
為了防止熱電偶因電擊電力電力而導致事故，發射器中存在電源故障保護電路。當熱電偶破壞或負負負離子時，發射器輸出*大值（28mA）以轉動儀表以切割電源。
溫度變送器結構簡單，耐熱，輸出信號大，抗干擾能力強，線性，簡約展示儀，固體模塊的防潮，防潮，防潮，流動保護有限，可靠的工作可靠，可靠的工作。溫度變送器的輸出是統一的4至20 mA信號;可與微電腦系統或其他傳統儀器一起使用。還可以制造爆炸爆炸或火敏測量儀器。
雙絞線可用于信號線。在電磁干擾的情況下，建議使用屏蔽線并正確地接地。信號線不會與其他電源線或在同一線槽中戴金屬管，并且不會通過電源。
變送器電氣殼體上的螺紋孔應密封或插入（密封膠水），以避免電殼中的水分積聚。如果螺紋孔未被密封，則當發射器安裝時，應拆下螺紋孔以消除液體。信號線也可以浮動或在信號電路中的任何點上，換能器殼體也可以接地或未接地。由于發射器耦合到內耦合，因此絕緣電阻不能用作高于100V的MegoHM計，并且電路檢查應不大于45V。
