防爆型超聲波液位計的安裝方式和在實際應用中
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1305
發布日期：2021-06-03
一、防爆超聲波液位計安裝
1、外形尺寸
2、安裝方法
開敞環境下普通采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個直徑60mm的圓孔，將儀表探頭放入，然后將法蘭自下而上旋緊。安裝必需保證儀表的探頭面與被測液面水平。

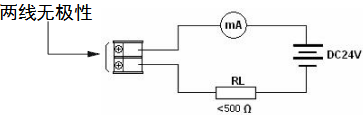

3、二線制接線方法
二、防爆超聲波液位計安裝參數含義
1、防爆超聲波液位計的探頭發波打到液位后反射回探頭，探頭接納到后計算發波到收波的時間，得到丈量距離L，儀表安裝高度TH減去丈量距離L將得到當前液位H。
2、防爆超聲波液位計量程指儀表能夠丈量的距離，安裝高度TH應小于量程。
3、防爆超聲波液位計盲區指儀表在探頭左近無法丈量的區域，*高液位與探頭間距應大于盲區，例盲區為0.5m，則*高液位與探頭間距必需大于0.5m。如：量程：6米，盲區：0.45米，理論丈量為：0~5.55米
4、探頭發波是個擴散過程，即有方向角，安裝的時分要留意，否則可能打到池壁的凸起物或渠道邊沿。
三、防爆超聲波液位計安裝準繩
1、探頭發射面到*低液位的距離，應小于選購儀表的量程。
2、探頭發射面到*高液位的距離，應大于選購儀表的盲區。
3、探頭的發射面應該與液體表面堅持平行。
4、探頭的安裝位置應盡量避開正下方進、出料口等液面猛烈動搖的位置。
5、若池壁或罐壁不光滑，儀表安裝位置需分開池壁或罐壁0.5m以上。
6、若探頭發射面到*高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.45m～0.60m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑。或者將管子通至罐底，管徑大于100mm，管底留孔堅持延伸管內液面與罐內等高。
四、防爆超聲波液位計安裝留意事項
1、防爆超聲波液位計在室外安裝建議加裝遮陽板以延長儀表運用壽命。
2、電線、電纜維護管，要留意密封防止積水。
3、防爆超聲波液位計固然自身帶有防雷器件，但儀表在多雷地域運用時，建議在儀表的進出線端另外安裝專用的防雷裝置。
4、防爆超聲波液位計在特別炎熱、冰冷的中央運用，即周圍環境溫度有可能超出儀表的工作懇求時，建議在液位儀周圍加設防高、低溫裝置
五、防爆超聲波液位計在應用中的幾點注意事項
(1)超聲波液位計和檢測儀之間應采用屏蔽電纜銜接，且屏蔽線兩端接地，以避免電噪聲的干擾。
(2)丈量儲倉內固體料位時，要思索固體物料在界面上是不平整的，通常在進料口的物料高于儲倉周邊，因此，液位計應安裝在能反映物料平均高度的位置上。
(3)超聲波液位計在其傳送和接納的脈沖之間，有一部分自身不能識別的盲區，為了丈量可靠，丈量對象的***高物位應該在盲區之外。
(4)安裝液位計的另一要點是避免零反射。超聲波液位計對準罐底或卸料口的斜壁時，超聲脈沖發射出來，卻收不到回波，檢測儀就發出報警或調理到***大限度，而且，有把干擾回波作為物位回波接納的風險。處置這一問題的有效辦法，就是在液體儲罐底部放一塊小型的反射板或將液位計安裝在靠近罐中線處。
(5)超聲波液位計應安裝在只能"看見"被測介質表面的中央，使聲波在容器、儲罐和料倉中傳送時不會遇到擋板、攪拌器、倉壁等物體生成干擾，產生丈量誤差。
