氣體渦輪流量計的主要特點、安裝方式具體參數
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1179
發布日期：2021-07-05
氣體渦輪番量計是汲取了國內外流量?jī)x表技術優化設計，綜合了氣膂力學、流膂力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高牢靠性的氣體精細計量?jī)x表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏理性，普遍適用于自然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。
1、準確度高：全量程普通為±1.5％，高精度型為±1.0％；
2、反復性好:普通可達0.05％～0.2％，由于其具有良好的反復性，經過經常校準或在線校準后可到達極高的準確度，因而在貿易結算中是優先選用的流量計之一。
3、范圍度寬:中大口徑普通可達20：1以上，小口徑為10：1，始動流量也較低。
4、壓力損失較小:在常壓下普通在0.1～2.5kPa。
5、構造緊湊，體積輕巧，裝置運用比擬便當，流通才能大。
6、可采用多種顯現方式，可只帶機械計數器或只配普通型流量積算儀，也可在機械計數器上增加溫壓補償儀，或只帶溫壓補償儀，且可長期采用電池供電，運用便當。
7、由于普通采用脈沖頻率信號輸出，適于總量計量及與計算機銜接，無零點漂移，抗干擾才能強。同時若采用高頻信號輸出，可取得很高的頻率信號（3～4kHz），信號分辨力強。
二、氣體渦輪番量計主要缺陷
1、要長期堅持校準特性，需求定期校驗。介質中含有的懸浮物或腐蝕性成份，會形成軸承磨損及卡住等問題，會改動其精度并限制其適用范圍，固然采用耐磨硬質合金軸和軸承后狀況有所改良，但此問題還是存在。因而必需定期校準，關于貿易儲運和高精度丈量請求的，*好裝備現場校驗設備。
2、定期加油以保證軸承的充沛光滑，以保證計量精度和延長運用壽命。
3、介質的物理特性（如密度、粘度等）對渦輪番量計的特性有較大影響。氣體流量計易受密度影響，與溫度、壓力關系親密，因而要停止溫壓修正。
4、渦輪番量計受流場散布影響較大，因而對入口無整流器的流量計應按請求對傳感器的上下游側設置直管段，對入口設計有整流器的流量計也應按運用闡明的請求設置直管段長度。
5、不合適于存在較強脈動流的場所運用，也不適于混相流的丈量。
6、對被測介質的清潔度請求較高，需按請求裝置過濾器，但這也帶來壓損的增大。
7、小口徑的渦輪番量計的流量特性受物性影響嚴重，故小口徑渦輪番量計性能難以進步。
8、不允許運用在存在快速開關的場所。

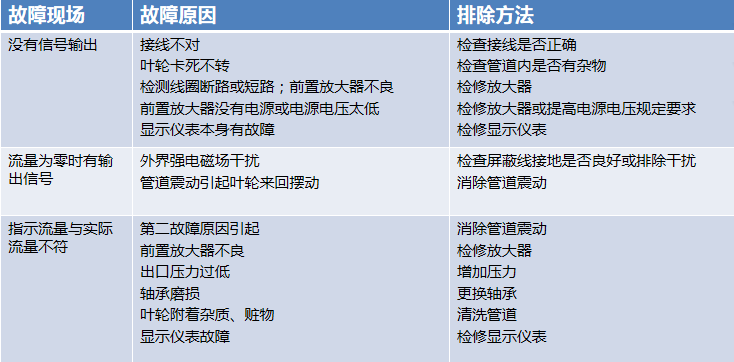

三、氣體渦輪番量計毛病及毛病掃除辦法
四、氣體渦輪番量計典型裝置管路
五、氣體渦輪番量計管道裝置留意事項
1、嚴禁流量計在線 焊接收道法蘭，應先撤除流量計后，方可焊接。
2、裝置流量計前應將管道內的雜物、焊渣、粉塵清算潔凈。
3、為了便于維修，不影響流體正常保送，倡議設置旁通管道。
4、流量計具有性能優越的專用整流器，因而對直管段請求低。僅需前直管段≥2DN，后直管段 ≥ 1DN（對前直管段前有彎管、異徑管、調壓閥等裝置方式均合適）。
5、為了避免雜質進入流量計，必需裝置過濾器。
6、氣體渦輪番量計應程度裝置。倡議在流量計后直管段后側裝置鋼制伸縮器（補償器），伸縮器必需契合管道設計的公稱通徑和公稱壓力的請求。伸縮器是作為管道應力的補償及便當流量計的裝置與拆卸。
7、如須垂直裝置時，應在訂貨時注明，產品需做相應配置。裝置運用時，氣流方向應從上至下。
8、氣體渦輪番量計裝置在室外運用時，倡議加配防護罩，以免雨水浸入或烈日暴曬，而影響流量計運用壽命。
9、氣體渦輪番量計四周不能有強的外磁場干擾及激烈的機械振動。
10、流量計需牢靠接地，但不得與強電系統地線共用。
六、氣體渦輪番量計裝置場所留意事項
1、環境溫度
防止裝置在溫度變化較大的場所，若可能遭到其他設備熱輻射，須有隔熱通風措施。
2、大氣條件
防止把流量計裝置在含腐蝕性氣體的環境中，如需裝置，則必需提供通風措施。
3、機械振動或沖擊
氣體渦輪番量計雖構造很鞏固，但應選擇裝置在振動或撞擊小的場所。如確須將流量計裝在振動較大的管道上，需加設管道支撐。
4、其他留意事項
氣體渦輪番量計的四周應有富余的空間，以便作業和定期檢查。裝置場所應便于接線和裝置管道。
TT-LWQ氣體渦輪流量計詳細參數：
TT-LWQ氣體渦輪流量計技術參數：
TT-LWQ氣體渦輪流量計測量范圍及工作壓力：
TT-LWQ氣體渦輪流量計詳細參數：
| 產品圖片 |
 |
 |
 |
||
| 儀表型號 | LWQ-N | LWQ-A | LWQ-B | LWQ-C | LWQ-D |
| 信號輸出 | 脈沖 | 4-20mA | 無 | 4-20mA | 可選4-20mA/脈沖 |
| 供電電源 | +24VDC±15% | +24VDC±15% | 鋰電池 | 24VDC±15% | 24VDC±15%+鋰電池 |
| 精度等級 | 2.5～1.5級 | 1.5～1.0級 | 1.5～1.0級 | ||
| 測量范圍 | 標準量程 | 標準量程或擴展量程 | 標準量程或擴展量程 | ||
| 顯示器 | 無 | 有 | 有 | ||
| 溫壓補償 | 無 | 無 | 有 | ||
| 通訊接口 | 無 | 無 | RS485 | ||
| 實時記錄 | 無 | 無 | 有 | ||
| 儀表材質 | 鋁合金或不銹鋼 | 鋁合金或不銹鋼 | 鋁合金或不銹鋼 | ||
| 防爆等級 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ||
| 防護等級 | IP65 | IP65 | IP65 | ||
| 整機功耗 | < 1W | < 1W | < 1W | ||
| 儀表通經 | DN25～DN300 | DN25～DN300 | DN25～DN300 | ||
| 安裝方式 | 法蘭安裝 | 法蘭安裝 | 法蘭安裝 | ||
| 介質溫度 | -20℃～80℃ | -20℃～80℃ | -20℃～80℃ | ||
| 環境溫度 | -30℃～60℃ | -30℃～60℃ | -30℃～60℃ | ||
TT-LWQ氣體渦輪流量計技術參數：
| 執行標準 | 封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003） |
| 儀表口徑及連接方式 |
20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接 25、40、50可采用螺紋連接 |
| 精度等級 | ±1.5%R（±1%R需特制）* |
| 量程比 | 1:10 ；1:20 ；1:30 |
| 儀表材質 |
表體：304不銹鋼或鑄鋁 葉輪：防腐ABS或優質鋁合金 轉換器：鑄鋁 |
| 使用條件 |
介質溫度：-20℃～+80℃ 環境溫度：-30℃～+60℃ 相對濕度：5%～90% 大氣壓力：86Kpa～106Kpa |
|
工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。 當電壓低于2.0時出現欠壓指示 |
| 整機耗能 |
外電源：< 1W 內電源:平均功耗≤ 1W,可連續使用三年以上。 |
| 信號輸出功能 | 脈沖信號、4-20mA電流信號、控制信號 |
| 通訊輸出功能 | RS485通訊 |
| 實時記錄功能⑤ | 起停記錄、日記錄、定時間間隔記錄 |
| 信號接線口 | 內螺紋M20×1.5或其他 |
| 防爆等級 | ExdⅡBT6或ExiaⅡCT4 |
| 防護等級 | IP65 |
TT-LWQ氣體渦輪流量計測量范圍及工作壓力：
|
公稱通徑 （mm） |
型號 |
標準量程 （m³/h) |
擴展量程 （m³/h） |
常規耐壓等級 （Mpa） |
特制高壓等級 （Mpa） |
安裝方式 | ||
| DN20 | LWQ－20 | A | 2.2-25 | B | 4-40 | 1.6 | 2.5,4.0 | 法蘭 |
| DN25 | LWQ－25 | A | 2.2-25 | B | 4-40 | 1.6 | 2.5,4.0 | 法蘭（螺紋） |
| DN32 | LWQ－32 | A | 5-50 | B | 6-60 | 1.6 | 2.5,4.0 | 法蘭 |
| DN40 | LWQ－40 | A | 5-50 | B | 6-60 | 1.6 | 2.5,4.0 | 法蘭（螺紋） |
| DN50 | LWQ－50 | A1 | 6-65 | B1 | 5-70 | 1.6 | 2.5,4.0 | 法蘭 |
| LWQ－50 | A2 | 10-100 | B2 | 8-100 | ||||
| DN65 | LWQ－65 | A | 15-200 | B | 10-200 | 1.6 | 2.5,4.0 | 法蘭 |
| DN80 | LWQ－80 | A1 | 13-250 | B | 10-160 | 1.6 | 2.5,4.0 | 法蘭 |
| LWQ－80 | A2 | 20-400 | 法蘭 | |||||
| DN100 | LWQ－100 | A1 | 20-400 | B | 13-250 | 1.6 | 2.5 | 法蘭 |
| LWQ－100 | A2 | 32-650 | 法蘭 | |||||
| DN125 | LWQ－125 | 1 | 25-700 | B | 20-800 | 1.6 | 2.5 | 法蘭 |
| DN150 | LWQ－150 | A1 | 32-650 | B | 80-1600 | 1.6 | 2.5 | 法蘭 |
| LWQ－150 | A2 | 50-1000 | 法蘭 | |||||
| DN200 | LWQ－200 | A1 | 80-1600 | B | 50-1000 | 1.6 | ______ | 法蘭 |
| LWQ－200 | A2 | 130-2500 | 法蘭 | |||||
| DN250 | LWQ－250 | A1 | 130-2500 | B | 80-1600 | 1.6 | ______ | 法蘭 |
| LWQ－250 | A2 | 200-4000 | 法蘭 | |||||
| DN300 | LWQ－300 | 1 | 200-4000 | B1 | 130-2500 | 1.6 | ______ | 法蘭 |
| B2 | 320-6500 | 1.6 | ||||||
