旋進漩渦流量計參數、選型、原理、故障排除

來源：江蘇騰泰儀表科技有限公司瀏覽：-1052 發布日期：2021-07-05

產品編號：TT-LUX

TT-LUX旋進漩渦流量計的細致材料：

一、TT-LUX型智能旋進漩渦流量計是具有國內程度的新型氣體流量儀表。該流量計集流量、溫度、壓力檢測功用于一體，并能停止溫度、壓力、緊縮因子自動補償，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表,是目前油田和城市自然氣輸配計量和貿易計量的**產品。

二、旋進漩渦流量計丈量原理：

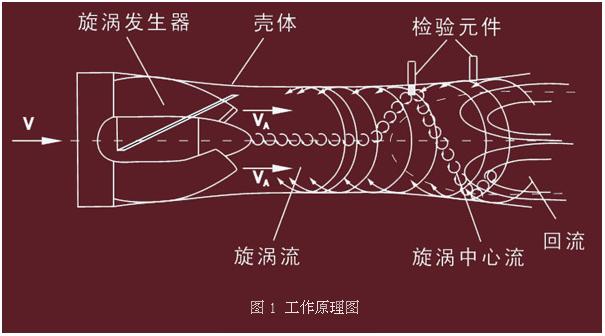

流量傳感器的流通剖面相似文丘利管的型線(如下圖1)。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生猛烈的旋渦流。當流體進入擴散段時，旋渦流遭到回流的作用，開端作二次旋轉，構成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內取得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一同被送往微處置器停止積算處置，后在液晶顯現屏上顯現出丈量結果(瞬時流量、累積流量及溫度、壓力數據)。

三、旋進漩渦流量計產品特性：

無機械可動部件，不易腐蝕，穩定牢靠，壽命長，長期運轉無須特殊維護；

采用16位電腦芯片，集成度高，體積小，性能好，整機功用強；

智能型流量計集流量探頭、微處置器、壓力、溫度傳感器于一體, 采取內置式組合,使構造愈加緊湊，可直接丈量流體的流量、壓力和溫度，并自動實時跟蹤補償和緊縮因子修正；

采用雙檢測技術可有效地進步檢測信號強度，并抑止由管線振動惹起的干擾；

采用國內的智能抗震技術，有效的抑止了震動和壓力動搖形成的干擾信號；

采用漢字點陣顯現屏，顯現位數多，讀數直觀便當，可直接顯現工作狀態下的體積流量、規范狀態下的體積流量、總量，以及介質壓力、溫度等參數；

采用EEPROM技術，參數設置便當，可永世保管，并可保管長達一年的歷史數據；

轉換器可輸出頻率脈沖、4～20mA模仿信號，并具有RS485接口，可直接與微機聯網，傳輸間隔可達1.2km；

多物理量參數報警輸出，可由用戶任選其中之一；

流量計表頭可360度旋轉，裝置運用簡雙方便；

配合本公司的FM型數據采集器，可經過因特網或者電話網絡停止遠程數據傳輸

壓力、溫度信號為傳感器輸入方式，互換性強；

整機功耗低，可用內電池供電，也可外接電源。

四、根本技術參數:

公稱通徑 DN ( mm )	類型	流量范圍 (m3/ h)	工作壓力( MPa )	精確度等級	重復性
15		1-20	1.6 2.5 4.0 6.3 10 16	0.5 1.0 1.5	小于基本誤差限值的 1/3
20		0.5-25
25		1.0 ～ 30
32		2.0 ～ 60
40		3.0 ～ 70
50	A 型	3.0 ～ 150
50	B 型	2.5 ～ 75
65	A 型	14-140
65	B 型	10-100
80	A 型	20 ～ 400
80	B 型	10 ～ 200
100	A 型	40 ～ 800
100	B 型	30 ～ 600
150	A 型	100 ～ 1800
150	B 型	40 ～ 900
200		180 ～ 3600	1.6;2.5;4.0

注：此流量范圍上限可擴展1.5倍，保證正常運用。

1.精確度：為溫度、壓力修正后的系統精度；

2. A、B用以區別相同通徑不同流量范圍。

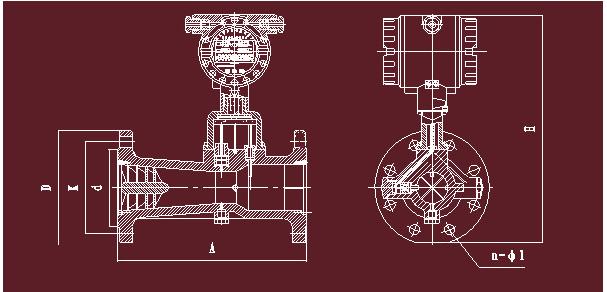

五、旋進漩渦流量計外形尺寸圖：

公稱通徑 DN(mm)	公稱壓力 (MPa)	外形尺寸(mm)		表體材質		重量 (kg)
公稱通徑 DN(mm)	公稱壓力 (MPa)	表體長度A	高度H	不銹鋼	鋁合金	重量 (kg)
20(15)	1.6/2.5/4.0	160	360	√	√	6
20(15)	6.3/10/16	160	365	√		8
25	1.6/2.5/4.0	180	367	√	√	7
25	6.3/10/16	180	378	√		10
32	1.6/2.5/4.0	200	383	√	√	9
32	6.3/10/16	200	402	√		12
40	1.6/2.5/4.0	200	383	√	√	9
40	6.3/10/16	200	402	√		12
50	1.6/2.5/4.0	230	403	√		11
50	6.3/10/16	230	421	√		14
80	1.6	330	438	√	√	11
	2.5/4.0	330	438	√		18
	6.3/10/16	330	446	√		21
100	1.6	410	468	√	√	14
	2.5/4.0	410	475	√		18
	6.3/10/16	410	483	√		33
150	1.6	585	542	√	√	21
	2.5/4.0	585	549	√		52
	6.3/10/16	585	572	√		72
200	1.6	700	618	√	√	41
	2.5	700	626	√		117
	4.0	700	634	√		127

六、旋進漩渦流量計選用選型：

用于丈量氣體時，*先依據管線輸氣量和介質可能到達的溫度和壓力范圍，預算收工作狀態下的高和低體積流量，正確選擇流量計規格；如兩種口徑均能掩蓋流量范圍，在壓力范圍允許的狀況下，倡議選擇較小規格的流量計。為了便于維修，不影響流體保送，倡議裝置旁通管道，另外要保證所規則的直管段長度。若氣體中含有較大顆粒或纖維，在上游應裝置過濾器。

代號	口徑	流量范圍m3/h
TT-LUX-25	DN25	2．5～30
TT-LUX-32	DN32	4．5～60
TT-LUX-50	DN50	10～150
TT-LUX-80	DN80	28～400
TT-LUX-100	DN100	50～800
TT-LUX-150	DN150	150～2250
TT-LUX-200	DN200	360～3600
	代號	功能1
	N	無溫壓補償
	Y	帶溫壓補償
		代號	輸出型號
		F1	4-20mA輸出(二線制)
		F2	4-20mA輸出(三線制)
		F3	RS485通訊接口
			代號	功能2
			E1	1.0級
			E2	1．5級
			T	常溫
			P1	1．6Mpa
			P2	2．5Mpa
			P3	4．0Mpa
			D1	內部3.6V供電
			D2	DC24V供電
			B1	不銹鋼
			B2	鋁合金

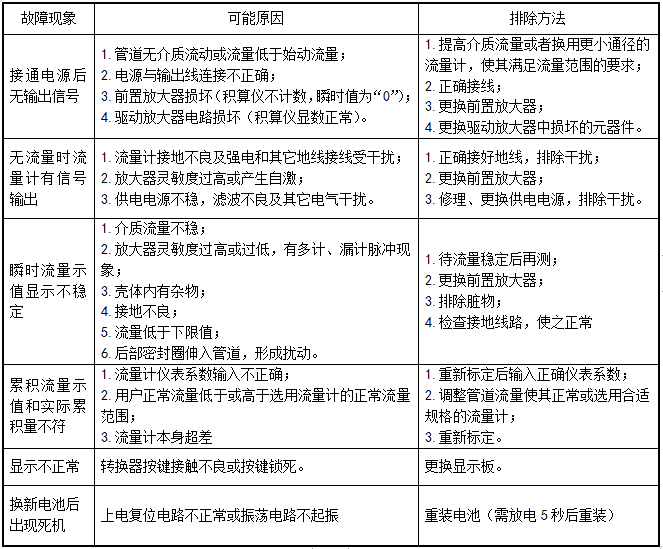

七、旋進旋渦流量計常見故障現象及排除方法
