小盲區超聲波液位計安裝指導
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1363
發布日期：2021-07-15
小盲區超聲波液位計安裝指導
一、小盲區超聲波液位計簡易設置

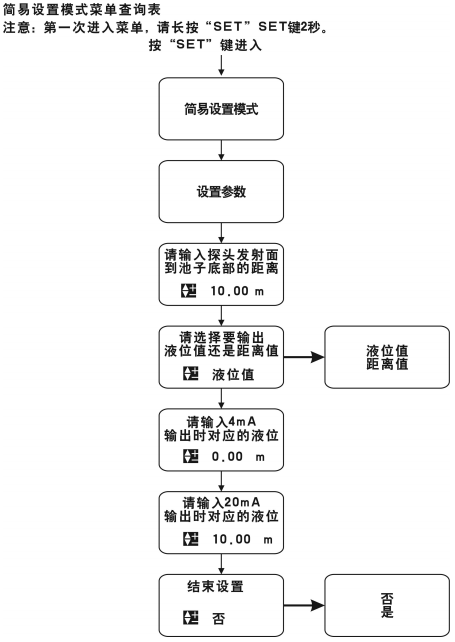

1、儀表通電顯現后，長按設置鍵(SET)兩秒進入一級菜單。 菜單形式有：專家設置形式和簡易設置形式。
2、選擇丈量形式: 丈量形式分間隔丈量和物位丈量。出廠默許為物位丈量。
3、將探頭的高度值輸入到“參考零點”。(探頭高度為探頭發射面到罐底 或池底的間隔)

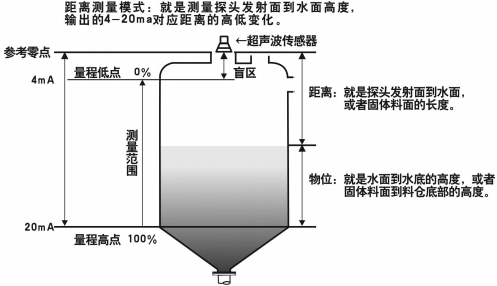

（1）間隔丈量形式下，參考零點設置沒有意義，量程高點、量程低點的位置參見附圖

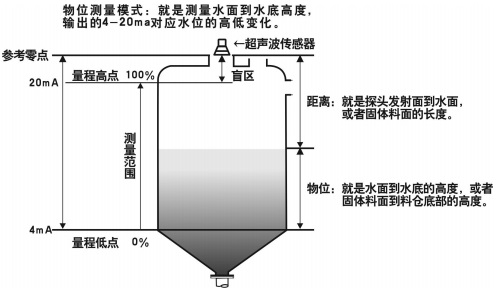

（2）物位丈量形式下，參考零點、量程高點、量程低點的位置參見附圖
量程低點: 參考平面到該位置的間隔值。當量程低點高于參考平面時數值 為正，低于參考平面時數值為負。液位在該位置時輸出 4mA 電流。 量程高點: 參考平面到該位置的間隔值。當量程高點高于參考平面時數值為正,低于參考平面時數值為負。液位在該位置時輸出20mA電流。
4、帶繼電器工作的:進入報警設置選項,設置三個參數: ①報警形式:選擇高位報警、低位報警或者關閉。 ②報警值:高位報警:液位高于報警值時報警 低位報警:液位低于報警值時報警 ③回差值: 回差值是為了避免丈量誤差惹起在報警點左近報警開關反 復跳動。高位報警狀態:液位低于(報警值-回差值)時解除報警 低位報警狀態:液位高于(報警值+回差值)時解除報警
5、探頭選擇、參數校正、算法選擇項請在**技術人員指導下停止設置。
6、設備裝置終了，必需真正單獨接地，不要與電氣箱或者儀表箱的公用地接地。
7、倡議：超聲波物位計在與變頻器、PLC等有干擾的設備銜接時，電源局部要加隔離變壓器，信號局部要加信號隔離器，并做牢靠接地處置。 信號線不可與動力線、電源線在同一個線槽內，要單獨穿金屬管裝置， 或者是遠離動力線和電源線裝置，在沒有穿管裝置的前提下，間隔動力線、電源線至少1米以上。
二、小盲區超聲波液位計裝置指南

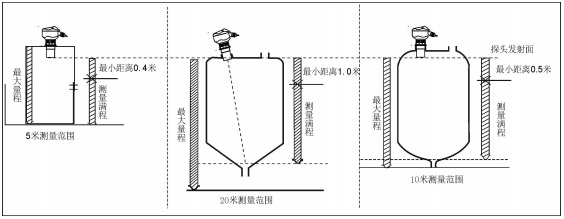

1、物位計裝置尺寸
2、裝置指南
一、小盲區超聲波液位計簡易設置
1、儀表通電顯現后，長按設置鍵(SET)兩秒進入一級菜單。 菜單形式有：專家設置形式和簡易設置形式。
2、選擇丈量形式: 丈量形式分間隔丈量和物位丈量。出廠默許為物位丈量。
3、將探頭的高度值輸入到“參考零點”。(探頭高度為探頭發射面到罐底 或池底的間隔)
（1）間隔丈量形式下，參考零點設置沒有意義，量程高點、量程低點的位置參見附圖
（2）物位丈量形式下，參考零點、量程高點、量程低點的位置參見附圖
量程低點: 參考平面到該位置的間隔值。當量程低點高于參考平面時數值 為正，低于參考平面時數值為負。液位在該位置時輸出 4mA 電流。 量程高點: 參考平面到該位置的間隔值。當量程高點高于參考平面時數值為正,低于參考平面時數值為負。液位在該位置時輸出20mA電流。
4、帶繼電器工作的:進入報警設置選項,設置三個參數: ①報警形式:選擇高位報警、低位報警或者關閉。 ②報警值:高位報警:液位高于報警值時報警 低位報警:液位低于報警值時報警 ③回差值: 回差值是為了避免丈量誤差惹起在報警點左近報警開關反 復跳動。高位報警狀態:液位低于(報警值-回差值)時解除報警 低位報警狀態:液位高于(報警值+回差值)時解除報警
5、探頭選擇、參數校正、算法選擇項請在**技術人員指導下停止設置。
6、設備裝置終了，必需真正單獨接地，不要與電氣箱或者儀表箱的公用地接地。
7、倡議：超聲波物位計在與變頻器、PLC等有干擾的設備銜接時，電源局部要加隔離變壓器，信號局部要加信號隔離器，并做牢靠接地處置。 信號線不可與動力線、電源線在同一個線槽內，要單獨穿金屬管裝置， 或者是遠離動力線和電源線裝置，在沒有穿管裝置的前提下，間隔動力線、電源線至少1米以上。
二、小盲區超聲波液位計裝置指南
1、物位計裝置尺寸
2、裝置指南
