壓力變送器安裝方法和使用時的注意事項
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1863
發布日期：2021-07-17
壓力變送器的注意事項
1、切勿用硬物碰觸膜片，招致隔離膜片損壞；
2、丈量蒸汽或其他高溫介質時，應運用散熱管，使變送器和管道連在一同，并運用管道上的壓力傳至變壓器。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸，損壞傳感器；
3、被測介質不允許結冰，否則將損傷傳感器元件隔離膜片，招致壓力變送器損壞，必要時需對變送器停止溫度維護，以防結冰；
4、切勿用高于36V電壓加到變送器上，招致變送器損壞；
5、在丈量蒸汽或其他高溫介質時，其溫度不應超越變送器運用時的極限溫度，高于變送器運用的極限溫度必需運用散熱安裝；
6、在壓力傳輸過程中，應留意以下幾點：
●壓力變送器與散熱管銜接處，切勿漏氣；
●開端運用壓力變送器前，假如閥門是關閉的，則運用時，應該十分當心、遲緩地翻開閥門，以免被測介質直接沖擊傳感器膜片，從而損壞傳感器膜片；
●管路中必需堅持暢通，管道中的堆積物會彈出，并損壞傳感器膜片；
壓力變送器安裝方法
一、壓力變送器裝置
1、普通請求∶?為取得*佳的性能，應盡量將變送器裝置在溫度變化小，沖擊和震動小的場所。

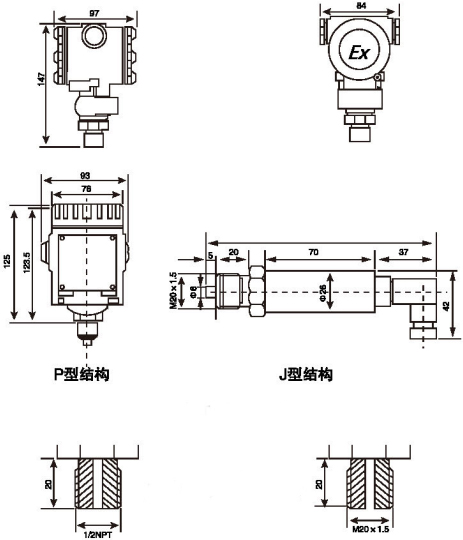

2、外形尺寸及銜接方式
二、壓力變送器接線方式
三、壓力變送器裝置運用留意事項?
1、中選用本安防爆型變送器時，應同時選用相應的平安柵。
2、變送器的裝置地點，應盡量遠離大功率的電器設備，以防止電磁感應的干擾，影響本安型變送器的性能。
3、搬運和裝置變送器輕拿輕放，以免影響本安電路的性能。
4、變送器的本安導線不得與高壓電纜線一同敷設，導線長度應盡量縮短，導線的散布電感、散布電容及變送器的有效電感、有效電容之和，不得超越平安柵規則的額定值。
5、變送器設有接地螺釘，接地導線必需結實，且接地電阻不大于2Q。?6、維修時應切斷本安電路的電源，在非風險區停止檢修。
1、切勿用硬物碰觸膜片，招致隔離膜片損壞；
2、丈量蒸汽或其他高溫介質時，應運用散熱管，使變送器和管道連在一同，并運用管道上的壓力傳至變壓器。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸，損壞傳感器；
3、被測介質不允許結冰，否則將損傷傳感器元件隔離膜片，招致壓力變送器損壞，必要時需對變送器停止溫度維護，以防結冰；
4、切勿用高于36V電壓加到變送器上，招致變送器損壞；
5、在丈量蒸汽或其他高溫介質時，其溫度不應超越變送器運用時的極限溫度，高于變送器運用的極限溫度必需運用散熱安裝；
6、在壓力傳輸過程中，應留意以下幾點：
●壓力變送器與散熱管銜接處，切勿漏氣；
●開端運用壓力變送器前，假如閥門是關閉的，則運用時，應該十分當心、遲緩地翻開閥門，以免被測介質直接沖擊傳感器膜片，從而損壞傳感器膜片；
●管路中必需堅持暢通，管道中的堆積物會彈出，并損壞傳感器膜片；
壓力變送器安裝方法
一、壓力變送器裝置
1、普通請求∶?為取得*佳的性能，應盡量將變送器裝置在溫度變化小，沖擊和震動小的場所。
2、外形尺寸及銜接方式
二、壓力變送器接線方式
三、壓力變送器裝置運用留意事項?
1、中選用本安防爆型變送器時，應同時選用相應的平安柵。
2、變送器的裝置地點，應盡量遠離大功率的電器設備，以防止電磁感應的干擾，影響本安型變送器的性能。
3、搬運和裝置變送器輕拿輕放，以免影響本安電路的性能。
4、變送器的本安導線不得與高壓電纜線一同敷設，導線長度應盡量縮短，導線的散布電感、散布電容及變送器的有效電感、有效電容之和，不得超越平安柵規則的額定值。
5、變送器設有接地螺釘，接地導線必需結實，且接地電阻不大于2Q。?6、維修時應切斷本安電路的電源，在非風險區停止檢修。
