智能差壓變送器的常見故障分析及解決辦法
一、智能差壓變送器工作原理

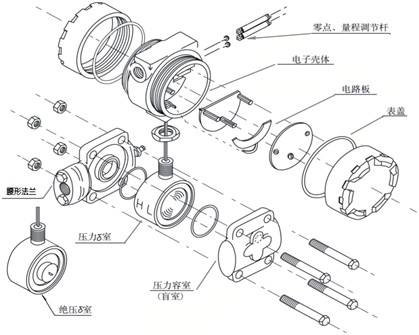

來自雙側導壓管的差壓直接作用于變送器傳感器雙側隔離膜片上，經過膜片內的密封液傳導至洲量元件上，測*元件將測得的差壓信號轉換為與之對應的電信號傳送給轉換器，經過放大等處置變為規范電信號輸出。差壓變送器的幾種應用測*方式：
1、與節流元件相分離，應用節流元件的前后產生的差壓值丈量液體流量．
2、應用液體本身重力產生的壓力差，測是液體的高度。
3、直接丈量不同管道、魄休液體的壓力差值。
智能差壓變送器應垂直于水平裝置；智能差壓變送器測定點與裝置處在同一水平位置，否則思索 附加高度誤差的修正 智能差壓變送器裝置處于測定點之間的間隔應盡量短，以免教唆遲緩保證密封性，不應有透露現象呈現，特別是易燃易爆氣體介質和有毒有害介質。
在下列狀況 智能差壓變送器應用時應加附加安裝，但不應產生 附加誤差，否則應思索 修正 。
(1)為了保證儀表不受被測介質腐蝕或粘度太大結晶的影響，應加裝隔離安裝；
(2)為了保證儀表不受被測介質的急劇變卦或脈動壓力的影響，加裝緩沖器特別在壓力劇增和壓力陡降，*容易應用儀表破壞報廢，以至彈簧管崩裂，產生透露現象；
(3)為了保證儀表不受振動的影響，壓力儀表應加裝減震安裝及固定安裝；
(4)為了保證儀表不受被檢測介質高溫的影響，應加裝充溢液體的彎管安裝；
(5)專用的特別儀表，嚴禁他用，也嚴禁在沒有特別牢靠的安裝上停止丈量，更嚴禁用普通的作特別介質的壓力丈量；
(6)關于新置辦 的壓力檢測儀表，在裝置應用之前，必然要停止計量檢定，以防壓力儀表運輸途中震蕩破壞或其它要素破壞正確度。
1、用智能差壓變送器丈量鍋爐汽包液面時,應采用溫度補償型雙室均衡容器.
2、關于在正常工況下液體密度有明顯變化時,不宜選用智能差壓變送器.
3、腐蝕性液體,稀薄性液體,結晶性液體,熔融性液體,沉淀性液體的液面在丈量準確度請求不高時,宜采用吹氣或沖液的辦法,配合智能差壓變送器停止丈量.
4、智能差壓變送器的正,負遷移量應在選擇儀表量程時加以思索.
5、關于液面連續丈量,宜選用智能差壓變送器.
關于界面丈量,可選用差壓變送器,但請求總液面應一直高于上部取壓口.
6、關于在環境溫度下,氣相可能冷凝,液相可能汽化,或氣相有液體別離的對象,在運用普通差壓變送器停止丈量時,應視詳細狀況分別設置冷凝容器,別離容器,均衡容器等部件,或對丈量管線保溫,伴熱.
7、腐蝕性液體,結晶性液體,稀薄性液體,易氣化液體,含懸浮物液體宜選用平法蘭式智能差壓變送器.高結晶的液體,高粘度的液體,結膠性的液體,沉淀性的液體宜選用插入式法蘭智能差壓變送器. 以上被測介質的液面,假如氣相有大量冷凝物,沉淀物析出,或需求將高溫液體與變送器隔離,或改換被測介質時,需求嚴厲凈化丈量頭的,可選用雙法蘭式智能差壓變送器.
智能差壓變送器的毛病檢修由于其采用了微處置器程序化設計，常常在智能差壓變送器的顯現屏上直接顯現出錯信息。
智能差壓變送器的幾個常見毛病剖析：
1.OVER RNG表示正常計算的結果比校驗量程大2%以上
緣由剖析及檢修辦法:
(1)過量程輸入:正確輸入條件；
(2)量程校驗壞:重新校驗量程；
(3)傳感器毛病或損壞:交換傳感器。
2.UND RNG表示正常計算的結果比校驗的零位大2%以下
緣由剖析及檢修辦法:
(1)低范圍輸出:正確輸入條件；
(2)零位校驗壞:重新校驗量程；
(3)傳感器毛病或損壞:交換傳感器。
3.BAD IN1正常壓力輸入超出極限
緣由剖析及檢修辦法:
(1)過范圍或低范圍輸入:正確輸入條件；
(2)校驗壞:重新校驗變送器；
(3)傳感器毛病或損壞:交換傳感器。
4.BAD ZERO在操作ZERO、CAL LRV或EXTERNAL ZERO期間，招致超出范圍值
緣由剖析及檢修辦法:
(1)在操作期間應用壓力太高；
(2)不規則校驗的樹立。
5.BAD SPAN在操作CAL URV期間，招致超出范圍值
緣由剖析及檢修辦法:
(1)在操作CAL URV期間應用的壓力太低；
(2)不規則校驗的樹立。
二、智能差壓變送器毛病診斷辦法
除了回憶毛病發作前的打火、冒煙、異味、供電變化、雷擊、濕潤、誤操作、誤維修等狀況；以及察看回路的外部損傷、導壓管的走漏，回路的過熱，供電開關狀態等現象外，還應經過檢測來診斷毛病。
1、斷路檢側：將疑心有毛病的局部與其他局部分割開來，查看毛病能否消逝，假如消逝，則可肯定毛病在此處。否則可停止下一步查找，如：智能差壓變送器不能正常 Ha 性遠程通訊，可將電源從儀表本體中綴開，用現場另加電源的辦法為變送器通電停止通訊，以查看能否疊加有約 Zk - HZ 的電磁信號而干擾通訊。
2、短接檢測：在保證平安的狀況下，將相關局部回路直接短接，如：差壓變送器輸出值偏小，可將導壓管斷開，從一次取壓閥外將差壓信號直接引到差壓變送器雙側，察看變送器輸出，以判別導壓管路有無堵、漏及連通性。
3、交換檢測：改換疑心有毛病的局部，判別毛病部位。如：疑心變送器電路板發作毛病，可暫時改換一塊，以肯定緣由。
4、分部檢側：將測皿回路分割成幾個局部（如：供電電源、信號輸出、信號變送、信號檢測），按各局部分別檢查，由簡至繁，由表及里，減少范圍，找出毛病位置。
三、智能差壓變送器常見毛病檢修
差壓變送器在工業自動化消費中對壓力、壓差流量的測*應用愈見普遍，消費中遇到的問題也越來越多，毛病的及時斷定剖析和處置，對正在停止的消費來說是至關重要的。
1、輸出過大的可能緣由和處理辦法：
(1）導壓管。檢查導壓管能否走漏或梗塞；檢查截止閥能否全開；檢查氣體導壓管內能否有液體，液體導壓管內能否有氣休；檢查變送器壓力容室內有無堆積物.
(2）變送器的電氣銜接。檢查變送器的傳感器組件銜接狀況．保證接插件接觸處清潔；檢查 8 號插針能否牢靠接表殼地.
(3）變送器電路毛病。用備用電路板代換檢查、判別有毛病的電路板及改換有毛病的電路板.
(4）檢查電源的輸出能否契合所需的電壓值.
2、輸出過小或無輸出的可能緣由和處理辦法：
(1）導壓管。檢查導壓管能否走漏或梗塞；檢查液體導壓管內能否有氣體；檢查變送器壓力容室內有無堆積物；檢查截止閥能否開全，均衡閥能否關嚴。
(2）變送器的電氣銜接。檢查變送器傳感器組件的引出線能否短接；保證接插件接觸處清潔；檢查各調理螺釘能否在控制范圍內。
(3）接線回路。檢查加到變送器上的電壓能否正常；檢查回路能否短路或多點接地。
(4）變送器電路毛病。同樣也可用備用電路板替代來判別剖析有毛病的電路板或改換有毛病的電路板。
3、輸出不穩定可能緣由和處理辦法：
(1）接線回路。檢查回路能否有間歇性短路、開路或多點接地現象；檢查加到變送器上的電壓能否適宜；
(2）被測液體動搖。調整電路的阻尼作用的大小。
(3）檢查氣體導壓管內能否有液休，液體導壓管內能否有氣體。
(4）保證接插件接觸處清潔，檢查傳感器組件的接地狀況。
(5）用備用電路板替代有毛病的變送器電路板來判別毛病及改換有毛病的電路板。
